压敏电阻的阻值会随所受压力的增大而减小．某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面朝上，在受压面上放一物体，电梯静止时电流表示数为I；当电梯做四种不同的运动时，电流表的示数分别如图甲、乙、丙、丁所示．下列判断中正确的是（）

A．甲图表示电梯可能做匀速直线运动
B．乙图表示电梯可能向上做匀加速直线运动
C．丙图表示电梯可能向上做匀加速直线运动
D．丁图表示电梯可能向下做匀减速直线运动

真空中相距为3a 的两个点电荷M、N分别固定于x轴上x₁=0和x₂=3a的两点上，在它们连线上各点场强随x变化关系如图所示，以下判断中正确的是（）

A．x=a点的电势高于x=2a点的电势
B．点电荷M、N所带电荷量的绝对值之比为4：1
C．点电荷M、N一定为异种电荷
D．x=2a处的电势一定为零

读出下列测量仪器的读数．

（1）游标卡尺______ mm
（2）螺旋测微器______cm
（3）如图所示，是某次使用多用表的实验中，多用电表表盘指针所示的位置，请你读数：
①如果使用的是直流2.5V的电压挡，则读数为______V；
②如果使用的是×100Ω的电阻挡，则读数为______Ω；
③如果使用的是直流10mA的电流挡，则读数为______mA．

为提高金属丝电阻的测量精确度，减少误差，实验中需要确定电流表的内接或外接，由于电表内阻不清楚，一同学采用了试触法进行判断，将图示电路闭合后，电压表移动端接到a点，电压表示数为2.0V，电流表示数为0.40A，当移动端接到b点时，电压表示数为3.0V，电流表示数为0.38A（电源内阻不计），由以上数据可知，应采用电流表______接法，R_X的测量值是______Ω．（保留两位有效数字）

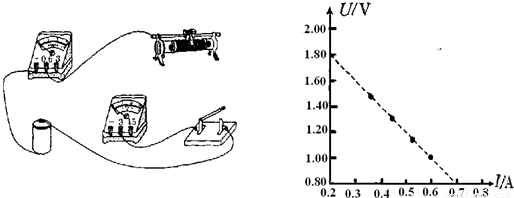

用电流表和电压表测定电池的电动势和内电阻
（1）请你不改动已接导线，在下图中把还需要连接的导线补上；
（2）电键闭合前，应使变阻器的阻值处在______（填“最大”或“最小”）；
（3）测得该电源的伏安特性曲线如上图所示，该电源的电动势为______V，内电阻为______Ω

如图所示，电源电动势E=10V，内阻r=0.5Ω，标有“8V，16w”的灯泡L恰好能正常发光，电动机M的绕线的电阻R=1Ω，求：
（1）电源的总功率．
（2）电动机的输出功率．

匀强电场的电场线与AC平行，把带电量为10^-8C的负电荷从A点移到B点，静电力做功6X10^-8J，AB长6cm，AB与AC成60°角，求
（1）匀强电场的场强方向
（2）设B处电势为1V，则A处电势为多少？电子在A点的电势能为多少？
（3）匀强电场的场强多大？

图是一种家用电熨斗的电路原理图（额定电压为220V），R是定值电阻，R是可变电阻（调温开关），其电阻值均不受温度影响．

（1）该电熨斗温度最低时的耗电功率为121W，温度最高时的耗电功率为484W，求R的阻值及R的阻值变化范围．
（2）假定电熨斗每秒钟散发的热量q跟电熨斗表面温度与环境温度的温差关系如右图所示，现在温度为20℃的房间使用该电熨斗来熨烫毛料西服，要求熨斗表面温度为220℃，且保持不变，问应将R的阻值调为多大？

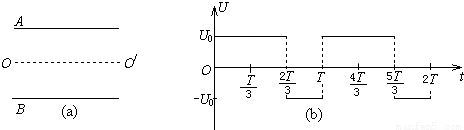

如图（a）所示，平行金属板A和B间的距离为d，现在A、B板上加上如图（b）所示的方波形电压，t=0时A板比B板的电势高，电压的正向值为U，反向值也为U，现有由质量为m的带正电且电荷量为q的粒子组成的粒子束，从AB的中点O以平行于金属板方向OO′的速度v=

射入，所有粒子在AB间的飞行时间均为T，不计重力影响．求：粒子打出电场时位置离O′点的距离范围及对应的速度．

下列物理量中，属于矢量的是（）
A．力
B．质量
C．长度
D．时间
