某班同学在做“练习使用多用电表”的实验．
①某同学用多用电表的欧姆挡测量电阻R_x的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图所示，此被测电阻的阻值约为______Ω．
②某同学按如图所示的电路图连接元件后，闭合开关S，发现A、B不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S______．
（选填“闭合”或“断开”）

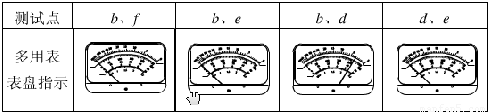

③若 ②中同学检查结果如表所示，由此可以确定______
A．灯A断路
B．灯B断路
C．灯A、B都断路
D．d、e间导线断路．

某同学采用如图1所示的装置验证规律：“物体质量一定，其加速度与所受合力成正比”．
a．按图1把实验器材安装好，不挂配重，反复移动垫木直到小车做匀速直线运动；
b．把细线系在小车上并绕过定滑轮悬挂配重，接通电源，放开小车，打点计时器在被小车带动的纸带上打下一系列点，取下纸带，在纸带上写上编号：
c．保持小车的质量M不变，多次改变配重的质量m，再重复步骤b；
d．算出每条纸带对应的加速度的值；
e．用纵坐标表示加速度a，横坐标表示配重受的重力mg（作为小车受到的合力F），作出a一F图象．
①在步骤d中，该同学是采用v一t图象来求加速度的．图2为实验中打出的一条纸带的一部分，纸带上标出了连续的3个计数点，依次为B、C、D，相邻计数点之间还有4个计时点没有标出．打点计时器接在频率为50Hz的交流电源上．打点计时器打C点时，小车的速度为______m/s；（保留两位有效数字）

②其余各点的速度都标在了v-t坐标系中，如图3所示．t=0.10s时，打点计时器恰好打B点．请你将①中所得结果标在图3所示的坐标系中，（其他点已标出，）并作出小车运动的v-t图线；利用图线求出小车此次运动的加速度a=______m/s²；（保留两位有效数字）
③最终该同学所得小车运动的a一F图线如图4所示，从图中我们看出图线是一条经过原点的直线．根据图线可以确定下列说法中不正确的是______
A．本实验中小车质量一定时，其加速度与所受合力成正比
B．小车的加速度可能大于重力加速度g
C．可以确定小车的质量约为0.50kg
D．实验中配重的质量m远小于小车的质量M

两个完全相同的物块A、B，质量均为m=0.8kg，在同一粗糙水平面上以相同的初速度从同一位置开始运动．图中的两条直线分别表示A物块受到水平拉力F作用和B物块不受拉力作用的v-t图象，求：
（1）物块A所受拉力F的大小；
（2）8s末物块A、B之间的距离x．

滑板运动是青少年喜爱的一项活动．如图所示，滑板运动员以某一初速度从A点水平离开h=0.8m高的平台，运动员（连同滑板）恰好能无碰撞的从B点沿圆弧切线进入竖直光滑圆弧轨道，然后经C点沿固定斜面向上运动至最高点D．圆弧轨道的半径为1m，B、C为圆弧的两端点，其连线水平，圆弧对应圆心角θ=106°，斜面与圆弧相切于C点．已知滑板与斜面问的动摩擦因数为μ=

，g=10m/s²，sin37°=0.6，cos37°=0.8，不计空气阻力，运动员（连同滑板）质量为50kg，可视为质点．试求：
（1）运动员（连同滑板）离开平台时的初速度v；
（2）运动员（连同滑板）通过圆弧轨道最底点对轨道的压力；
（3）运动员（连同滑板）在斜面上滑行的最大距离．

如图所示，相距为R的两块平行金属板M、N正对着放置，s₁、s₂分别为M、N板上的小孔，s₁、s₂、O三点共线，它们的连线垂直M、N，且s₂O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s₁进入M、N间的电场后，通过s₂进入磁场．粒子在s₁处的速度和粒子所受的重力均不计．
（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；
（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U；
（3）当M、N间的电压不同时，粒子从s₁到打在D上经历的时间t会不同，求t的最小值．

在杂技表演中，猴子沿竖直杆向上做初速度为零、加速度为a的匀加速运动，同时人顶着直杆以速度v水平向右匀速移动，经过时间t，猴子沿杆向上移动的高度为h，人顶杆沿水平地面移动的距离为x，如图所示，关于猴子的运动情况，下列说法中正确的是（）
A．相对地面的运动轨迹为直线
B．相对地面做变加速曲线运动
C．t时刻猴子对地速度的大小为v+at
D．t时间内猴子对地的位移大小为

将四块相同的坚固石块垒成圆弧形的石拱，其中第3、4块固定在地基上，第l、2块间的接触面是竖直的，每块石块的两个侧面间所夹的圆心角均为30°．假定石块间的摩擦力可以忽略不计，则第1、2块石块间的作用力和第1、3块石块间的作用力的大小之比为（）
A．

如图所示，物体沿斜面由静止滑下，在水平面上滑行一段距离停止，物体与斜面和水平面间的动摩擦因数相同，斜面与水平面平滑连接．图中v、a、f和s分别表示物体速度大小、加速度大小、摩擦力大小和路程．图中不正确的（）
A．

如图所示电路中，电源E的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3.0V，额定功率为4.5W，当电键S接位置2时，电压表的读数为3V，那么当电键S接到位置1时，小灯泡L的发光情况是（）
A．有可能被烧坏
B．正常发光
C．正常发光略亮
D．很暗，甚至不亮

如图所示，质量都为 m 的A、B两物体叠放在竖直弹簧上并保持静止，用大小等于mg 的恒力F向上拉B，运动距离h 时B与A分离．则下列说法中正确的是（）
A．B和A刚分离时，弹簧为原长
B．B和A刚分离时，它们的加速度为g
C．弹簧的劲度系数等于mg/h
D．在B与A分离之前，它们作匀加速运动
