某研究性学习小组为了研究手中电器元件电阻特性，描绘出电器元件伏安特性曲线，该学习小组在实验室中测量出多组电压和电流值，数据记录在下表中：
现实验室中备有下列器材：
电压表V1（量程0-3V，内阻约10kΩ）
电压表V2（量程0一1 5V，内阻约50kΩ）
电流表A1（量程0一50mA，内阻约40Ω）
电流表A2（量程0一200mA，内阻约10Ω）
滑动变阻器R1（0一1 5Ω，额定电流1A）
滑动变阻器R2（0一1kΩ，额定电流100mA）
电源E（电动势4V，内阻不计）开关S和导线若干，

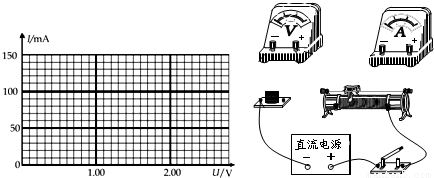

（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）通过分析可以得出该电器元件电阻特性：______；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为______（填A1或A2）；电压表为______（填V1或V2）；滑动变阻器为______（填R1或R2）．
（4）为达到上述目的，请补充画出正确的实验电路实物图．
0 66425 66433 66439 66443 66449 66451 66455 66461 66463 66469 66475 66479 66481 66485 66491 66493 66499 66503 66505 66509 66511 66515 66517 66519 66520 66521 66523 66524 66525 66527 66529 66533 66535 66539 66541 66545 66551 66553 66559 66563 66565 66569 66575 66581 66583 66589 66593 66595 66601 66605 66611 66619 176998
| 次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| I/mA | 10 | 20 | 40 | 60 | 80 | 100 | 120 | 140 |
| U/V | 1.00 | 1.40 | 1.80 | 2.10 | 2.40 | 2.50 | 2.60 | 2.70 |
电压表V1（量程0-3V，内阻约10kΩ）
电压表V2（量程0一1 5V，内阻约50kΩ）
电流表A1（量程0一50mA，内阻约40Ω）
电流表A2（量程0一200mA，内阻约10Ω）
滑动变阻器R1（0一1 5Ω，额定电流1A）
滑动变阻器R2（0一1kΩ，额定电流100mA）
电源E（电动势4V，内阻不计）开关S和导线若干，
（1）请根据表中的实验数据，在给出的方格纸内作出I一U图线；
（2）通过分析可以得出该电器元件电阻特性：______；
（3）为提高实验结果的准确程度，从题中选出该同学实验时所用的器材：电流表为______（填A1或A2）；电压表为______（填V1或V2）；滑动变阻器为______（填R1或R2）．
（4）为达到上述目的，请补充画出正确的实验电路实物图．
