如图所示的是伏安法测电阻的部分电路，开关先后接通a和b时，观察电压表和电流表示数的变化，那么（）
A．若电压表示数有显著变化，测量R的值时，S应接a，测量值偏小
B．若电压表示数有显著变化，测量R的值时，S应接b，测量值偏大
C．若电流表示数有显著变化，测量R的值时，S应接a，测量值偏小
D．若电流表示数有显著变化，测量R的值时，S应接b，测量值偏大

在如图所示的U-I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路．由图象可知（）
A．电源的电动势为3V，内阻为1Ω
B．电阻R的阻值为1Ω
C．电源的输出功率为4W
D．电源的效率为66.7%

如图所示为某电场中电场线的局部分布情况．现有一带电粒子（不计重力）自A点向B点运动，则下列判断中正确的是（）

A．粒子一定做匀变速直线运动
B．粒子受到的电场力一定增加
C．A点的电势一定高于B点的电势
D．粒子的电势能一定减小

一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E= V；内电阻r= Ω．

现有一个灵敏电流计，它的满偏电流为Ig=1mA，内阻Rg=200Ω，若要将它改装成量程为5A的电流表，应（串联或并联）一个 Ω的电阻，改装后的电流表测量电流时，指针指在表盘上原来0.2mA处，则被测电流的大小是．（保留2位小数）

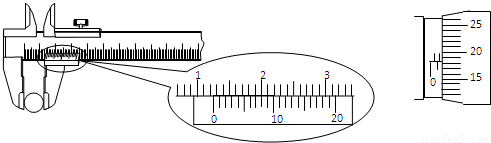

某同学用游标卡尺和螺旋测微器分别测量一薄的金属圆片的直径和厚度．读出图中的示数．金属圆片的直径测量值为______mm．厚度测量值为______mm．

在用电流表和电压表测定电池的电动势和内阻的实验中，被测的电源是两节干电池串联的电池组，可供选择的实验器材如下：
A、电流表，量程0-0.6A，0-3A
B、电压表，量程0-3V，0-15V
C、滑动变阻器，0-20Ω，2A
D、电键一个，导线若干
（1）为了尽量得到较好效果，电流表量程应选______，电压表量程选______．
（2）如图有甲、乙两个可供选的电路，应选______（填“甲”或“乙”）电路进行实验，实验中误差是由于______表（填“电压表”或“电流表”）的读数比实际值偏______．（填“大”或“小”）

（3）实验后，测得数据，并画出电源的输出特性图象（U-I图象）如图1所示，从图象中可知该电源的电动势为______V，电源内阻为______Ω．

匀强电场中场强为40N/C，在同一条电场线上有A、B两点，把质量为2×10^-9kg、带电荷为-2×10^-9的微粒从A点移到B点，静电力做1.5×10^-7J的正功．
（1）A、B两点间电势差U_AB是多少？
（2）A、B两点间距离是多少？
（3）若微粒在A点具有与电场线同向的速度10m/s，在只有静电力作用的情况下，求经过B点时的速度．

如图所示，电源电动势E=10V，内阻r=0.5Ω，标有“8V，16w”的灯泡L恰好能正常发光，电动机M的绕线的电阻R=1Ω，求：
（1）电源的总功率．
（2）电动机的输出功率．

在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0Ω；电阻R₁=10Ω，R₂=10Ω，R₃=30Ω，R₄=35Ω；电容器的电容C=100μF．电容器原来不带电，求：
（1）接通开关S待电路稳定后电容器两板间的电压U_C；
（2）接通开关S到电路稳定过程中流过R₄的总电荷量Q．
