如图，理想变压器原副线圈匝数之比为4：1．原线圈接入一电压为u=Usinωt的交流电源，副线圈接一个R=27.5Ω的负载电阻．若U=220

V，ω=100π Hz，则下述结论正确的是（）

A．副线圈中电压表的读数为55V
B．副线圈中输出交流电的周期为

s
C．原线圈中电流表的读数为0.5A
D．原线圈中的输入功率为110

W

如图，O是一固定的点电荷，另一点电荷P从很远处以初速度v射入点电荷O的电场，在电场力作用下的运动轨迹是曲线MN．a、b、c是以O为中心，R_a、R_b、R_c为半径画出的三个圆，R_c-R_b=R_b-R_a．1、2、3、4为轨迹MN与三个圆的一些交点，以|W₁₂|表示点电荷P由1到2的过程中电场力做的功的大小，|W₃₄|表示由3到4的过程中电场力做的功的大小，则（）
A．|W₁₂|=2|W₃₄|
B．|W₁₂|＞2|W₃₄|
C．P、Q两电荷可能同号，也可能异号
D．P的初速度方向的延长线与O之间的距离可能为零

如图示，在匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻．ef为垂直于ab、cd的一根导体杆，可以在ab、cd上无摩擦地滑动．杆ef及线框的电阻均不计．开始时，给ef一个向右的初速度v，则（）

A．ef将减速向右运动，但不是匀减速
B．ef将匀减速向右运动，最终停止
C．ef将匀速向右运动
D．ef将往返运动

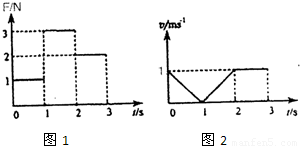

一滑块在水平地面上沿直线滑行，t=0时起速度为1m/s．从此刻开始滑块运动方向上再施加一水平作用F，力F合滑块的速度v随时间的变化规律分别如图1和图2所示．设在第1秒内、第2秒内、第3秒内力F对滑块做的功分别为W₁、W₂、W₃，则以下关系正确的是（）

A．W₁=W₂=W₃
B．W₁＜W₂＜W₃
C．W₁＜W₃＜W₂
D．W₁=W₂＜W₃

如图所示，在x轴上方存在着垂直于纸面向里、磁感应强度为B的匀强磁场，一个不计重力的带电粒子从坐标原点O处以速度v进入磁场，粒子进人磁场时的速度方向垂直于磁场且与x轴正方向成120°角，若粒子穿过y轴正半轴后在磁场中到x轴的最大距离为a，则该粒子的比荷和所带电荷的正负是（）

，正电荷
B．

，正电荷
C．

，负电荷
D．

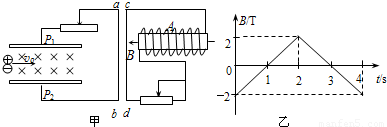

如图甲所示，等离子气流（由高温高压的等电量的正、负离子组成）由左方连续不断地以速度v射入P₁和P₂两极板间的匀强磁场中，ab直导线与P₁、P₂相连接，线圈A与直导线cd相连接，线圈A内存在如图乙所示的变化磁场，且磁感应强度B的正方向规定为向左，则下列叙述正确的是（）

A．0～1s内ab、cd导线互相排斥
B．1～2s内ab、cd导线互相吸引
C．2～3s内ab、cd导线互相吸引
D．3～4s内ab、cd导线互相排斥

（1）如图（1）中给出的是螺旋测微器测量仪金属板厚度时的示数，读数应为______mm．
（2）小球做直线运动时的频闪照片如图（2）所示，已知频闪周期T=0.1s，小球相邻位置间距（由照片中的刻度尺量得）分别为OA=6.51cm，AB=5.59cm，BC=4.70cm，CD=3.80cm，DE=2.89cm，EF=2.00cm．小球在位置A时速度大小v_A=______m/s，小球运动的加速度大小a=______m/s²．
（3）某同学用伏安法要准确测定一只约200电阻的阻值，除待测电阻外，还有如下实验仪器
A．直流电源（电压3V，内阻不计）
B．电压表V₁（量程0-3V，内阻约为5kΩ）
C．电压表V₂（量程0-15V，内阻约为25kΩ）
D．电流表A₁（量程0-25mA，内阻约为1Ω）
E．电流表A₂（量程0-250mA，内阻约为0.1Ω）
F．滑动变阻器一只，阻值0-20Ω
G．电键一只，导线若干
在上述仪器中，电压表应选择______（填“V₁”或“V₂”），电流表应选择______（填“A₁”或“A₂”）．请在如图（3）方框内画出电路原理图．

如图所示，一根长L=1.5m的光滑绝缘细直杆MN，竖直固定在场强为E=1.0×10⁵N/C、与水平方向成θ=30°角的倾斜向上的匀强电场中．杆的下端M固定一个带电小球A，电荷量Q=+4.5×10^-6C；另一带电小球B穿在杆上可自由滑动，电荷量q=+1.0×10^-6C，质量m=1.0×10^-2kg．现将小球B从杆的上端N静止释放，小球B开始运动
（1）小球B开始运动时的加速度为多大？
（2）小球B的速度最大时，距M端的高度h₁为多大？

如图，在竖直面内有两平行金属导轨AB、CD．导轨间距为L，电阻不计．一根电阻不计的金属棒ab可在导轨上无摩擦地滑动．棒与导轨垂直，并接触良好．导轨之间有垂直纸面向外的匀强磁场，磁感强度为B．导轨右边与电路连接．电路中的两个定值电阻组织分别为2R和R．在BD间接有一水平放置的平行板电容器C，板间距离为d．当ab以速度v匀速向左运动时，电容器中质量为m的带电微粒恰好静止．求：微粒的带电性质，及带电量的大小．

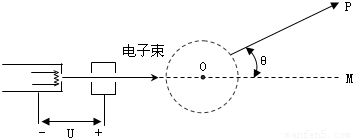

电视机的显像管中，电子束的偏转是用磁偏转技术实现的．电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示．磁场方向垂直于圆面．磁场区的圆心为O，半径为r．当不加磁场时，电子束将通过O点打到屏幕的中心M点，为了让电子束射到屏幕边缘的P点，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B为多少？
