如图所示，A、B、C为黑箱上的三个接点，已知任意两个接点间最多只能接一个元件，可能的元件有电池、电阻和二极管．
（1）用多用电表判断黑箱内有无电池，操作方法是：______．
（2）经检测发现黑箱内没有电池，用多用电表的欧姆挡测量各接点间的电阻，结果如下，试在图中画出黑箱内一种可能的电路．
（1）用多用电表判断黑箱内有无电池，操作方法是：______．
（2）经检测发现黑箱内没有电池，用多用电表的欧姆挡测量各接点间的电阻，结果如下，试在图中画出黑箱内一种可能的电路．
| 红表笔接点 | C | B | A | B | C | A |
| 黑表笔接点 | B | C | B | A | A | C |
| 表盘示数 | 很小 | 很大 | R | R | 比AB间阻值R略大 | 很大 |

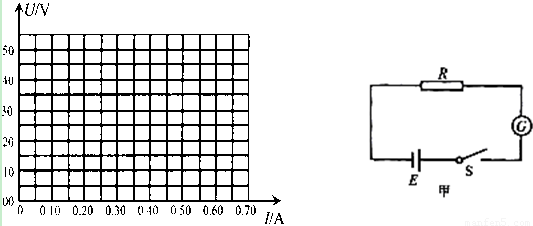

在“测定电源电动势和内阻”的实验中，一位同学记录的六组数据见表．试根据这些数据在右图中画出U-I图象．根据图象读出电源的电动势E=______V，
根据图象求出电源内阻r=______-Ω．
| 红表笔接点 | C | B | A | B | C | A |
| 黑表笔接点 | B | C | B | A | A | C |
| 表盘示数 | 很小 | 很大 | R | R | 比AB间阻值R略 大 | 很大 |
 | 0.12 | 0.20 | 0.31 | 0.40 | 0.50 | 0.57 |
 | 1.37 | 1.32 | 1.24 | 1.17 | 1.10 | 1.05 |
一束电子流在U1=500V的电压作用下加速度后垂直于平行板间的匀强电场飞入两板间的中央，如图所示．若平行板间的距离d=1cm，板长l=5cm，求：至少在平行板上加多大电压U2才能使电子不再飞出平行板？
0 66262 66270 66276 66280 66286 66288 66292 66298 66300 66306 66312 66316 66318 66322 66328 66330 66336 66340 66342 66346 66348 66352 66354 66356 66357 66358 66360 66361 66362 66364 66366 66370 66372 66376 66378 66382 66388 66390 66396 66400 66402 66406 66412 66418 66420 66426 66430 66432 66438 66442 66448 66456 176998
如图所示，挡板P固定在足够高的水平桌面上，小物块A和B大小可忽略，它们分别带有+QA和+QB的电荷，质量分别为mA和mB的两物块由绝缘的轻弹簧相连，一不可伸长的轻绳跨过滑轮，一端与B连接，另一端连接一轻质小钩．整个装置处于场强为E、方向水平向左的匀强电场中．A、B开始时静止，已知弹簧的劲度系数为k，不计一切摩擦及A、B间的库仑力，A、B所带电荷量保持不变，B始终不会碰到滑轮．
