取两个完全相同的长导线，用其中一根绕成如图（a）所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图（b）所示的螺线管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为（）

A．0
B．0.5B
C．B
D．2B

带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，则下列判断中不正确的是（）
A．粒子受到静电排斥力的作用
B．粒子速度v_b＞v_a
C．粒子动能E_ka=E_kc
D．粒子电势能E_pb＞E_pc

倾角为α的导电轨道间接有电源，轨道上静止放有一根金属杆ab．现垂直轨道平面向上加一匀强磁场，如图所示，磁感应强度B逐渐增加的过程中，ab杆受到的静摩擦力（）
A．逐渐增大
B．逐渐减小
C．先增大后减小
D．先减小后增大

一范围足够大的电场的电场强度随时间变化的图象如图所示，此电场中有一个带电粒子，在t=0时刻由静止释放，若带电粒子只受电场力的作用，则下列判断正确的是（）

A．带电粒子将做曲线运动
B．2s末带电粒子的速度最大
C．前4s内的总位移为零
D．前4s内电场力所做的总功为零

如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，下列说法中正确的是（）
A．路端电压都为U时，它们的外电阻相等
B．电流都是I时，两电源的内电压相等
C．电源甲的电动势大于电源乙的电动势
D．电源甲的内阻小于电源乙的内阻

如图所示为某一电场所形成的一簇电场线，图中E、F、G、H是以坐标原点O为圆心的圆周上的四个点，E、H点在y轴上，G点在x轴上，则下列说法中正确的有（）

A．O点的电场强度大于E点的电场强度
B．OE间的电势差大于HO间的电势差
C．正电荷在O点时的电势能大于其在G点时的电势能
D．将正电荷从H点移到F点的过程中，电场力对其做负功

如图所示的电路，电源内阻不计，R为阻值未知的定值电阻，当在a、b间分别接入R₁=10Ω、R₂=18Ω的电阻时，理想电压表的示数分别为U₁=10.0V、U₂=10.8V，则（）

A．电源的电动势为E=12V，电阻为R=2Ω
B．当在a、b间接入R₃=2Ω的电阻时，电源的输出功率一定最大
C．当在a、b间接入C=2μF的电容器时，电容器所带电荷量为2.4×10^-5C
D．当在a、b间接入线圈电阻为R=1Ω，额定功率为9W的电动机时，电动机恰能正常工作，则通过电动机线圈的电流为3A

某电容式话筒的原理示意图如图所示，E为电源，R为电阻，薄片P和Q为两金属基板．对着话筒说话时，P振动而Q可视为不动．在P、Q间距增大过程中（）

A．P、Q构成的电容器的电容减小
B．P上电荷量保持不变
C．M点的电势比N点的低
D．M点的电势比N点的高

如图所示，半径为R的环形塑料管坚直放置，AB为该环的水平直径，且管的内径远小于环的半径，环的AB及其以下部分处于水平向左的匀强电场中，管的内壁光滑，现将一质量为 m，带电量为+q的小球从管中A点由静止释放，已知qE=mg，以下说法中正确的是（）

A．小球释放后，到达B点时的速度为零，并且在BDA间往复运动
B．小球释放后，第一次达到最高点C时恰对管壁无压力
C．小球释放后，第一次和第二次经过最高点C时对管壁的压力之比为1：5
D．小球释放后，第一次经过最低点D和最高点C时对管壁的压力之比为5：1

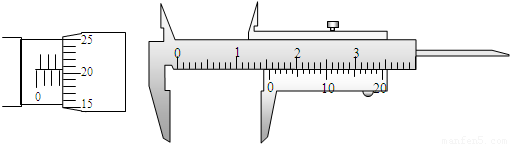

某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下左图所示，则该金属丝的直径d=______mm．另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L=______cm．
