如图所示，与电源断开的带电平行金属板相互正对水平放置，两板间存在着水平方向的匀强磁场．某带电小球从光滑绝缘轨道上的a点由静止开始下滑，经过轨道端点P（轨道上P点的切线沿水平方向）进入板间后恰好沿水平方向做直线运动．若保持磁感应强度不变，使两板间的距离稍减小一些，让小球从比a点稍低一些的b点由静止开始滑下，在经P点进入板间的运动过程中（）

A．电场力对小球做负功
B．小球所受电场力变大
C．小球仍可能做直线运动
D．小球将做曲线运动

如图所示，两只定值电阻R₁、R₂串联后接在输出电压恒为12V的直流电源上．有一只内阻不是远大于R₁、R₂的电压表，若把电压表接在R₁两端，测得电压为8V．若把这只电压表改接在R₂两端时测得的电压是3V，则R₁：R₂的值将是（）

A．大于8：3
B．等于8：3
C．小于8：3
D．以上都有可能

如图所示，甲是一个带正电的小物块，乙是一个不带电的绝缘物块．甲、乙叠放在一起置于粗糙水平面上，水平面上方有垂直于纸面向里的匀强磁场．现用一个水平恒力拉乙物块，使甲、乙无相对滑动地一起向左加速运动．在共同加速阶段，下列说法中正确的是（）

A．甲、乙两物块间的静摩擦力不断增大
B．甲、乙两物块间的静摩擦力不断减小
C．乙物块与地面间的摩擦力大小不变
D．乙物块与地面间的摩擦力不断减小

通电直导线A与圆形通电导线环B固定放置在同一水平面上，通有如图所示的电流时，通电直导线A受到水平向的安培力作用．当A、B中电流大小保持不变，但同时改变方向时，通电直导线A所受到的安培力方向水平向．

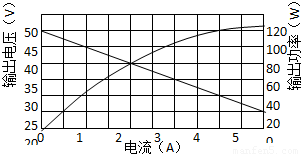

如图中图线①表示某电池组的输出电压一电流关系，图线②表示其输出功率一电流关系．该电池组的内阻为 Ω．当电池组的输出功率为120W时，电池组的输出电压是 V．

如图所示，是显象管电子束运动的示意图．设电子的加速电压为U，匀强磁场区的宽度为L．要使电子从磁场中射出时在图中所示的120°的范围内发生偏转（即上下各偏转60°），则匀强磁场的磁感应强度B的变化范围应满足．

请读出游标卡尺的数值______mm．

用伏安法测量一个定值电阻的阻值，备用器材如下：
待测电阻R_x （阻值约为25kΩ）
电流表A₁：（量程100μA，内阻2kΩ）
电流表A₂：（量程500μA，内阻300Ω）
电压表V₁：（量程12V，内阻100kΩ）
电流表V₂：（量程50V，内阻500kΩ）
电源E：（电动势15V，允许最大电流1A）
滑动变阻器R：（最大阻值1kΩ）
电键S，导线若干
为了尽量减小实验误差，要求测多组数据．
（1）电流表应选______，电压表应选______．
（2）画出实验电路图，并在图中标出所用仪器的代号．

如图所示，有一台提升重物用的直流电动机M，电枢的内阻为r=0.60Ω，与电动机串联的定值电阻阻值为R=10Ω，电路的路端电压为U=160V．图中理想电压表的示数为110V．
求：
（1）通过电动机的电流I是多大？
（2）电动机的输入功率P是多大？
（3）电动机的机械功率P′是多大？

如图所示，三只电阻的阻值都是R，E为直流电源电动势，其内阻不计．平行板电容器两板间的距离为d．当电键S闭合时，有一个质量为m，电荷量为q的带电小球静止在两板正中央的O点处．现断开电键，发现带电小球向某一极板运动，求：
（1）断开电键后，带电小球向哪一个极板运动；
（2）带电小球到达该极板时的速度大小．
