如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，已知灵敏电流表的满偏电流I_g=2mA，内电阻R_g=300Ω，则下列说法正确的是（）

A．甲表是电流表，R增大时量程增大
B．乙表是电压表，R增大时量程增大
C．在甲图中，若改装成的电流表的量程为0.6A，则R=0.5Ω
D．在乙图中，若改装成的电压表的量程为3V，则R=1200Ω

如图所示，在U-I图象上，a、b、c各点均表示该电路中的一个确定的工作状态，α=β=45°，则下列说法正确的是?（）

A．在b点时，电源有最小的输出功率
B．在b点时，电源的总功率最大
C．从a→b，β增大，电源的总功率和输出功率都增大
D．从b→c，β增大，电源的总功率和输出功率都减小

在图示的电路中，电源两端电压不变，灯L₃的阻值为10Ω．当闭合开关S后，电流表的示数为1A，电压表的示数为2V．过一段时间后，电压表的示数变为6V．若不考虑温度对灯丝电阻的影响，造成电压表示数变化的原因，是某只灯泡断路．可以判定电流表的示数将变为（）

A．.0.5A
B．.0.6A
C．1.2A
D．.1.8A

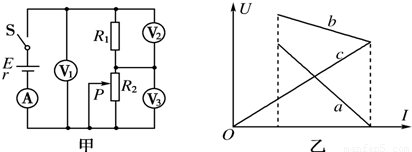

如图甲所示电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动的过程中，四个理想电表的示数都发生变化．图乙中三条图线分别表示了三个电压表示数随电流表示数变化的情况．以下说法正确的是（）

A．图线a表示的是电压表V₃的示数随电流表示数变化的情况
B．图线c表示的是电压表V₂的示数随电流表示数变化的情况
C．此过程中电压表V₁示数的变化量△U₁和电流表示数变化量△I的比值变大
D．此过程中电压表V₃示数的变化量△U₃和电流表示数变化量△I的比值不变

下图为-正在测量中的多用电表表盘．
（1）如果是用直流10V档测量电压，则读数为______V．
（2）如果是用×100Ω档测量电阻，则读数为______Ω．
（3）如果是用直流5mA档测量电流，则读数为______mA．

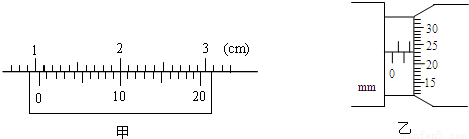

有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度．用它测量一小球的直径，如图甲所示的读数是______mm．用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是______mm．

某同学为了测定一只约为100Ω的电阻的阻值，采用了如下方法：
①用多用电表粗测：多用电表电阻挡有4个倍率：分别为×1k、×100、×10、×1．该同学选择×100倍率，用正确的操作步骤测量时，发现指针偏转角度太大．为了较准确地进行测量，应如将选择开关置于填×1k、×10、×1）的倍率．
②该同学用伏安法继续测定这只电阻的阻值，要求电阻两端的电压由零开始连续变化，除被测电阻外，还有如下实验仪器：
A．直流电源（电压3V，内阻不计）
B．电压表V₁（量程：0～3V，内阻约为5kΩ）
C．电压表V₂（量程：0～15V，内阻约为25kΩ）
D．电流表A₁（量程：0～25mA，内阻约为1Ω）
E．电流表A₂（量程：0～250mA，内阻约为0.1Ω）
F．滑动变阻器一只，阻值0～20Ω、
H．滑动变阻器（500Ω，0.2A）
I．电键一只，导线若干
在上述仪器中，电压表应选择（填“V₁”或“V₂”），电流表应选择（填“A₁”或“A₂”）．滑动变阻器应选择（填F或H），请在画出电路原理图，完成所给的实验器材的实物图的连接．

如图所示的电路中，电阻R₁=R₂=R₃=10Ω，电源内阻r=5Ω，电压表可视为理想电表．当开关S₁和S₂均闭合时，电压表的示数为10V．
求：（1）路端电压为多大？
（2）电源的电动势为多大？
（3）当开关S₁闭合而S₂断开时，电压表的示数变为多大？

如图所示，M为一线圈电阻r=0.4Ω的电动机，电阻R=24Ω，电源电动势E=40V．当S断开时，电流表的示数为I₁=1.6A，当开关S闭合时，电流表的示数为I₂=4.0A．
求：（1）电源内阻
（2）开关S闭合时电动机的输出功率和电动机的机械效率，若保持此输出功率不变，用此电动机提升一个质量为m=5kg的物体，物体上升的最大速度是多少？（取g=10m/s²）
（3）开关S闭合时电源输出功率．

如图所示的电路中，电源由6个电动势E=1.5V、内电阻r=0.1Ω的电池串联而成；定值电阻R₁=4.4Ω，R₂=6Ω，R₂允许消耗的最大电功率为P_m=3.375W，变阻器开始接入电路中的电阻R₃=12Ω，求：?
（1）开始时通过电池的电流多大？电源的输出功率多大？
（2）要使R₂实际消耗的功率不超过允许的最大值，可变电阻R₃的取值范围是什么？
