如图所示，图线a是某一蓄电池组的伏安特性曲线，图线b是一定值电阻的伏安特性曲线．将蓄电池组与该定值电阻连成闭合回路，若已知该蓄电池组的内阻为2.0Ω，则这个定值电阻的阻值为______Ω．现有4个这种规格的定值电阻，可任意选取其中的若干个进行组合，作为该蓄电池组的外电路，则所组成的这些外电路中，输出功率最大时是______W．

一个量程为0～100μA的电流表，内阻为100Ω，再给它串联一个9900Ω的电阻，将它改装成电压表，改装后电压表的量程为 V．用它来测量一段电路两端的电压时，表盘指针如图所示，这段电路两端的电压是 v．

测量一只量程已知的电压表的内阻，器材如下：
A、待测电压表（量程3V，内阻未知）一块
B、定值电阻R（阻值5kΩ，额定电流0.5A）一个
C、电池组（电动势小于3V，内阻可忽略）一个
D、多用电表一个
E、开关两只
F、导线若干
有一同学利用上面所给器材，进行如下实验操作：

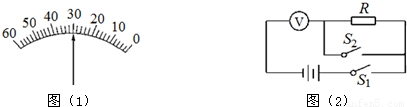

（1）用多用电表进行粗略测量：该同学选择×10Ω倍率，用正确的操作方法测量时，发现测量结果如图（1）所示，那么测量结果大约是 Ω．
（2）为了更准确地测出该电压表内阻的大小，该同学设计了如图（2）所示的实验电路．其实验主要步骤如下：①闭合S₁和S₂，记录电压表的读数为U₁；②保持S₁闭合，断开S₂，记录电压表的读数为U₂．则该电源的电动势E= ．该电压表内阻R_V= ．（用题中所给符号表示）

如图所示的电路中，电源的电动势E=10V，R₁=R₂=6Ω，当电键S断开时，电流表的示数I₁=1.25A．求：
（1）电源的电阻是多大？
（2）当电键S闭合时，电源两极间的电压是多大？

如图所示，是某直流电动机提升重物的装置．当电动机的工作电压U=110V时，电动机稳定地向上匀速提升重物，电路中的电流I=5A．电动机线圈的电阻R=4Ω．
（1）求电动机线圈产生焦耳热的功率P_热；
（2）求电动机消耗的电功率P；
（3）求电动机输出的机械功率P_机；
（4）若提升的重物重力G=360N，求重物运动的速度大小v．

如图所示，电解槽A和电炉B并联后接到电源上，电炉阻值R_B=19Ω，已知电源内阻r=1Ω，电解槽电阻r′=0.5Ω．当S₁闭合、S₂断开时，电炉消耗功率为684W；S₁、S₂都闭合时电炉消耗功率为475W，试求：
（1）电源的电动势E；
（2）S₁、S₂都闭合时，流过电解槽的电流大小及电解槽内阻消耗的功率．

将一个标有“24V，48W”的电灯接在电动势E=36V，内阻r=2Ω的直流电源下使用，今有“2Ω，50W”的定值电阻R若干只可供选用，请按照以下要求设计两种简单电路使电灯正常发光：
（1）定值电阻与电灯串联作分压电阻使用（写出设计根据要点，画出电路图）
（2）定值电阻与电灯并联作分流电阻使用（写出设计根据要点，画出电路图）

在描述物体的运动情况时，以下关于质点的说法正确的是（）
A．在研究“嫦娥”二号飞船调整飞行姿态时，飞船可视为质点
B．在研究航天器的运行轨道时，航天器可视为质点
C．在研究沿平直轨道行驶的火车车轮的运动时，火车可视为质点
D．在研究地球公转时把地球看作质点是因为由地球的大小而引起的地球上各部分的运动差异可以忽略不计

如图所示，对其中的描述正确的是（）

A．甲说“他在沿直线下落呀！”是假定自己不动的
B．乙说“他明明在沿曲线下落嘛．”是以地面为参考系的
C．为了准确描述物体的运动，只能选地面为参考系
D．选择不同参考系来观察同一物体的运动，其结果也一定不同

如图所示，为A、B、C三列火车在一个车站的情景．A车上的乘客看到B车在向东运动，C车上的乘客看到A车向西运动，B车上的乘客看到C车和站台都在向东运动．站台上的人看到A、B、C三列火车的运动情况是（）

A．B车一定向西运动
B．A车一定向西运动，且比B车的速度大
C．C车一定向西运动
D．C车不可能向东运动
