如图所示，两个截面不同、长度相等的均匀铜棒串接在电路中，两端的电压为U，通过两棒的电流分别为I₁、I₂，棒两端的电压分别为U₁、U₂，则下列说法正确的有（）

A．I₁＞I₂
B．I₁=I₂
C．U₁＞U₂
D．U₁=U₂

如图所示，电源电动势E恒定，内阻r=1Ω，定值电阻R₃=5Ω．当电键S断开与闭合时，ab段电路消耗的电功率相等．则下列说法中正确的是（）

A．电阻R₁、R₂可能分别为4Ω、5Ω
B．电阻R₁、R₂可能分别为3Ω、6Ω
C．电键K断开时电压表的示数一定大于K闭合时的示数
D．电键K断开时电压表的示数一定小于于K闭合时的示数

在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I．U₁．U₂和U₃表示，电表示数变化量的大小分别用△I．△U₁．△U₂和△U₃表示．下列比值正确的是（）

A．U₁：I不变，△U₁：△I不变
B．U₂：I变大，△U₂：△I变大
C．U₂：I变大，△U₂：△I不变
D．U₃：I变大，△U₃：△I不变

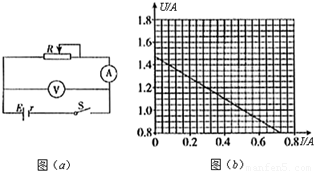

某同学采用如图甲所示的电路测定电源的电动势和内电阻．已知干电池的电动势约为1.5V，内阻约为1Ω；电压表（量程0～3V，内阻3kΩ），电流表（量程0～0.6A，内阻1.0Ω），滑动变阻器有R₁（最大阻值10Ω，额定电流2A）和R₂（最大阻值100Ω，额定电流0.1A）各一只．
（1）实验中滑动变阻器应选用______．（选填“R₁”或“R₂”）
（2）在实验中测得多组电压和电流值，得到如图乙所示的电压与电流关系图线，根据图线求出的电源电动势E=______V，内阻r=______Ω．（结果保留两位小数）

在“描绘小灯泡的伏安特性曲线”的实验中，除有一标有“6V，1.5W”的小灯泡、导线和开关外，还有：
A．直流电源6V（内阻不计）               B．直流电流表0～3A（内阻0.1Ω以下）
C．直流电流表0～300mA（内阻约为5Ω）   D．直流电压表0～10V（内阻约为15kΩ）
E．滑动变阻器10Ω，2A                 F．滑动变阻器1kΩ，0.5A
实验要求小灯泡两端的电压从零开始变化并能进行多次测量．
（1）实验中电流表应选用______，滑动变阻器应选用______（均用序号表示）．

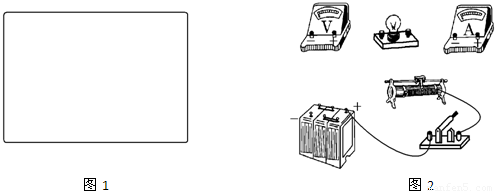

（2）在方框内画出实验电路图．
（3）试将如图所示器材连成实验电路．

有一个电流表G，内阻Rg=10Ω满偏电流Ig=3mA．要把它改装成量程0～3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？

如图所示，R₃=6Ω，电源内阻r为1Ω，当S合上且R₂为2Ω时，电源的总功率为16W，而电源的输出功率为12W，灯泡正常发光，求：
（1）电灯的电阻及功率；
（2）S断开时，为使灯泡正常发光，R₂的阻值应调到多大？

如图所示，已知电源电动势E=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V，4.5W”的灯泡L和线圈电阻r′=1Ω的小型直流电动机都恰能正常工作，求：
（1）电路中的电流强度为多大？
（2）电动机的总功率多大？
（3）电动机的机械功率多大？

如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源．现把一个质量m=0.04kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R=2.5Ω，金属导轨电阻不计，g取10m/s²．已知sin37°=0.60，cos37°=0.80，求：
（1）通过导体棒的电流；
（2）导体棒受到的安培力大小；
（3）导体棒受到的摩擦力．

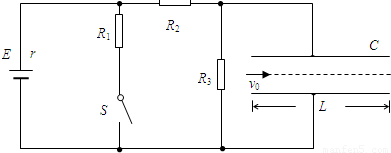

一电路如图所示，电源电动势E=28V，内阻r=2Ω，电阻R₁=12Ω，R₂=4Ω，R₃=8Ω，C为平行板电容器，其电容C=3.0pF，虚线到两极板距离相等，极板长L=0.20m，两极板的间距d=1.0×10^-2m．

（1）开关S处于断开状态时电容器所带电量为多少？
（2）若开关S断开时，有一带电微粒沿虚线方向以v=2.0m/s的初速度射入C的电场中，刚好沿虚线匀速运动，问：当开关S闭合后，此带电微粒以相同初速度沿虚线方向射入C的电场中，能否从C的电场中射出？（要求写出计算和分析过程，g取10m/s²）
