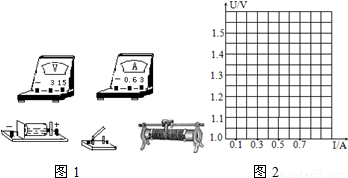

用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别约为0.3Ω和，如图1为所需的器材．
（1）请你把它们连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其接入电路的电阻值最大．
（2）一位同学记录的6组数据见下表，试根据这些数据在图2中画出U-I图线，根据图线求出电池的电动势______V，内阻______．
0 65168 65176 65182 65186 65192 65194 65198 65204 65206 65212 65218 65222 65224 65228 65234 65236 65242 65246 65248 65252 65254 65258 65260 65262 65263 65264 65266 65267 65268 65270 65272 65276 65278 65282 65284 65288 65294 65296 65302 65306 65308 65312 65318 65324 65326 65332 65336 65338 65344 65348 65354 65362 176998
（1）请你把它们连成实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其接入电路的电阻值最大．
（2）一位同学记录的6组数据见下表，试根据这些数据在图2中画出U-I图线，根据图线求出电池的电动势______V，内阻______．
| I/A | 0.12 | 0.20 | 0.31 | 0.35 | 0.50 | 0.57 |
| U/V | 1.37 | 1.32 | 1.24 | 1.18 | 1.19 | 1.05 |
在一个水平面上，建立x轴，在过原点O垂直于x轴的平面右侧空间有一匀强电场，场强E=6×105N/C，方向与x轴正方向相同，在O处放一个带电量q=-5×10-8C，质量m=10g的绝缘物块，物体与水平面动摩擦因数μ=0.2，沿x轴正方向给物块一个初速度v=2m/s，如图，求：（g取10m/s2）
如图所示，在铅板A上有一个发射源C，可向各个方向射出速率v=2.8×106m/s的电子，B为金属网，A、B连接在电路上，电源电动势E=20V，内阻不计，滑动变阻器范围为0～20Ω，A、B间距d=10cm，M为荧光屏（足够大），它紧挨着金属网外侧，已知电子的比荷
=1.75×1011C/kg，现将图中滑动变阻器滑片置于Rap=5.6Ω，闭合开关后，求：
