现用伏安法研究某电子器件R的伏安特性曲线,要求特性曲线尽可能完整(直接测量的变化范围尽可能大一些).备用的仪器有:直流电源(12V)、电流表、电压表、滑动变阻器(0~10Ω)、电键、导线若干.

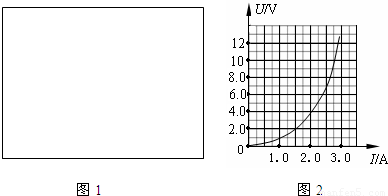

(1)在上图1方框中画出实验电路图.
(2)根据测得的数据在图2中画出R的伏安特性曲线.从图中可看出,当电流超过某一数值后,其电阻迅速 (填“增大”或“减小”);
(3)若R与标有“6V,9W”的灯泡串联后,接入直流电源两端,灯泡恰能正常发光.则此时该电子器件两端的电压是 V,该直流电源的内阻是 Ω.(结果保留两位有效数字)
0 64655 64663 64669 64673 64679 64681 64685 64691 64693 64699 64705 64709 64711 64715 64721 64723 64729 64733 64735 64739 64741 64745 64747 64749 64750 64751 64753 64754 64755 64757 64759 64763 64765 64769 64771 64775 64781 64783 64789 64793 64795 64799 64805 64811 64813 64819 64823 64825 64831 64835 64841 64849 176998
(1)在上图1方框中画出实验电路图.
(2)根据测得的数据在图2中画出R的伏安特性曲线.从图中可看出,当电流超过某一数值后,其电阻迅速 (填“增大”或“减小”);
| U/V | 0.0 | 0.4 | 1.0 | 2.0 | 4.0 | 7.0 | 13.0 |
| I/A | 0.00 | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 |
