在做“用电流表和电压表测电池的电动势E（约3V）和内电阻r的实验时，部分器材参数如下：电压表（量程3V ）电流表（量程0.6A ）保护电阻R（阻值为3Ω ）滑动变阻器（阻值约30Ω）
（1）某同学设计的电路图如图所示．当他闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，估计是某一元件断路，因此他拿来多用电表检查故障．他的操作如下：
①断开电源开关s
②将多用表选择开关置于×1Ω档，调零后，红黑表笔分别接R两端，读数为30Ω．
③将多用表选择开关置于×100Ω档，调零后，将红黑表笔分别接电压表两端，发现指针读数如图所示，则所测阻值为    Ω，然后又将两表笔接电流表两端，发现指针位置几乎不变．
由以上操作可知，发生断路故障的元件是    ．
（2）在更换规格相同的元件后，他改变滑动变阻器的阻值，测出了6组对应的数据后，想通过描点作图的方法求电动势E与内阻r，如图所示，请继续完成图象，根据图象可求得该电源的电动势E=    ．并可求出电源内阻r=    ．（保留两位有效数字）

如图所示，质量m=1kg的滑块（可看成质点），被压缩的弹簧弹出后在粗糙的水平桌面上滑行一段距离x=0.4m后从桌面抛出，落在水平地面上．落点到桌边的水平距离S=1.2m，桌面距地面的高度h=0.8m．滑块与桌面间的动摩擦因数μ=0.2，（取g=10m/s²，空气阻力不计）求：
（1）滑块落地时速度的大小
（2）弹簧弹力对滑块所做的功．

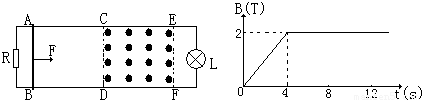

如图所示，水平面上有两电阻不计的金属导轨平行固定放置，间距d 为0.5米，左端通过导线与阻值为2欧姆的电阻R连接，右端通过导线与阻值为4欧姆的小灯泡L连接；在CDEF矩形区域内有竖直向上均匀磁场，CE长为2米，CDEF区域内磁场的磁感应强度B如图所示随时间t变化；在t=0s时，一阻值为2欧姆的金属棒在恒力F作用下由静止从AB位置沿导轨向右运动，金属棒与金属导轨的摩擦力为0.2N．当金属棒从AB位置运动到EF位置过程中，小灯泡始终正常发光．求：
（1）小灯泡的额定电流强度；
（2）恒力F的大小；
（3）运动到EF位置过程中金属棒的最大动能．

（1）下列说法中正确的是______．
A．布朗运动是液体分子的运动，它说明分子永不停息地做无规则运动
B．叶面上的小露珠呈球形是由于液体表面张力的作用
C．液晶显示器是利用了液晶对光具有各向异性的特点
D．当两分子间距离大于平衡位置的间距r_o时，分子间的距离越大，分子势能越小
（2）如图所示，开口向上竖直放置的内壁光滑气缸，其侧壁是绝热的，底部导热，内有两个质量均为m的密闭活塞，活塞A导热，活塞B绝热，将缸内理想气体分成Ⅰ、Ⅱ两部分．初状态整个装置静止不动处于平衡，Ⅰ、Ⅱ两部分气体的长度均为l，温度为T．设外界大气压强为P_o保持不变，活塞横截面积为S，且mg=PS，环境温度保持不变．求：
①在活塞A 上逐渐添加铁砂，当铁砂质量等于2m，两活塞在某位置重新处于平衡，活塞B下降的高度．
②现只对Ⅱ气体缓慢加热，使活塞A回到初始位置．此时Ⅱ气体的温度．

（1）关于单摆的运动有下列说法，正确的是______（填入正确选项前的字母）
①单摆的回复力是摆线的拉力与重力的合力
②单摆的回复力是重力沿摆球运动轨迹切向的分力
③单摆的周期与质量无关与振幅无关，与摆长和当地的重力加速度有关
④单摆做简谐运动的条件是摆角很小如小于5°
⑤在山脚下走时准确的摆钟移到高山上走时将变快
A．①③④B．②③④C．③④⑤D．①④⑤
（2）某透明物体的横截面如图所示，其中ABC为直角三角形，AB为直角边，长度为2L，∠ABC=45°，ADC为一圆弧，其圆心在AC边的中点．此透明物体的折射率为n=2.0．若一束宽度与AB边长度相等的平行光从AB边垂直射入透明物体，试由光路图画出光线从ADC圆弧射出的区域，并求此区域的圆弧长度s．（不考虑经ADC圆弧反射后的光线）

（1）以下关于核反应的叙述中正确的是______（填入正确选项前的字母）
A．重核裂变的产能效率比轻核聚变的产能效率更高
B．核子（中子、质子）结合成原子核一定有质量亏损，释放出能量
C．β衰变释放出的高速粒子，是来自于绕原子核运转的外层电子
D．有16个放射性元素的原子核，当其中有8个原子核发生衰变所需的时间就是该放射性元素的半衰期
（2）甲、乙两小孩各乘一辆小车在光滑水平面上匀速相向行驶，速率均为9m/s，甲车上有质量m=1kg的小球若干个，甲和他的车及所带小球总质量为m₁=50kg，乙车和他的车总质量为m₂=40kg，甲不断地将小球以21m/s的对地水平速度抛向乙，并被乙接住，问甲至少要抛出多少个小球才能保证两车不相撞．（不考虑空气阻力）

由于地球的自转，地球表面上各点均做匀速圆周运动，所以（）
A．地球表面各处具有相同大小的线速度
B．地球表面各处具有相同大小的加速度
C．地球表面各处的周期相同
D．地球上各处所受的向心力大小相等

用绳系一个小球，使它在光滑水平面上做匀速圆周运动，小球受几个力的作用分析正确的是（）
A．重力，桌面的支持力，绳的拉力，向心力
B．重力，桌面的支持力，摩擦力
C．重力，桌面的支持力，绳的拉力
D．重力，桌面的支持力，摩擦力，向心力

关于向心加速度的物理意义（）
A．它描述的是线速度方向变化的快慢
B．它描述的是线速度大小变化的快慢
C．它描述的是向心力变化的快慢
D．它描述的是角速度变化的快慢
