如图所示，P是一个表面均匀镀有很薄电热膜的长陶瓷管，其长度为L，直径为D，镀膜材料的电阻率为ρ，膜的厚度为d．管两端有导电金属箍M、N．现把它接入电路中，测得M、N两端电压为U，通过它的电流I，则金属膜的电阻率的值为______

两只电压表V₁和V₂是由完全相同的两个电流计改装成的，V₁表的量程是5V，V₂表的量程是15V，把它们串联起来接入电路中，则______．
A．它们的示数相等，指针偏转角度也相等 C．它们的示数相等，指针偏转角度为1：3
B．它们的示数之比为1：3，指针偏转角度相等 D．它们的示数之比，指针偏转角度之比均为1：3．

用伏安法测量一个阻值约为20Ω的未知电阻R_x的阻值，有下列器材：
电源E（电动势3V，内阻可忽略不计）；
电流表A₁（量程0～50mA，内阻约12Ω）；
电流表A₂（量程0～3A，内阻约0.12Ω）；
电压表V₁（量程0～3V，内阻约3kΩ）；
电压表V₂（量程0～15V，内阻约15kΩ）；
滑线变阻器R_1（（0～10Ω，允许最大电流2.0A）；
滑线变阻器R_2（（0～1000Ω，允许最大电流0.5A）；
定值电阻R（30Ω，允许最大电流1.0A）；
开关、导线若干．
（1）在以上备选器材中，电流表应选用______，电压表应选用______，滑线变阻器应选用______ （填写器材的字母代号）．
（2）请在虚线框中画出测量电阻R_x的实验电路图（要求所测量的值的变化范围尽可能大一些，所用器材用对应的符号标出）．
（3）某次测量中，电压表示数为U时，电流表示数为I，则计算待测电阻阻值的表达式R_x=______．

如图所示，已知平行板电容器两级板间距离d=4毫米，充电后两级电势差为120伏．若它的电容为3微法，且P到A板距离为1毫米．求：
（1）每一板带电量：
（2）一个电子在P点具有的电势能；
（3）一个电子从B板出发到A板获得的动能；
（4）两板间的电场强度：

如图所示的电路，电阻R₃=4Ω，电流表A和电压表V均为理想电表．闭合开关S后，电流表示数为0.75A，电压表示数2.0V．由于某种原因，电路有一只电阻发生断路现象，使电流表示数变为0.8A，电压表示数为3.2V．试回答下列问题：
（1）分析判断哪一个电阻发生了断路．
（2）求电阻R₁、R₂的值．
（3）求电源的电动势E和内阻r．

如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm．电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω．闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v=4m/s竖直向上射入板间．若小球带电量为q=1×10^-2 C，质量为m=2×10^-2 kg，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？此时，电源的输出功率是多大？（取g=10m/s²）

真空中足够大的两个相互平行的金属板a和b之间的距离为d，两板之间电压Uab按图所示规律变化，其变化周期为T．在t=0时刻，一带电粒子（+q）仅在该电场的作用下，由a板从静止开始向b板运动，并于t=nT（n为自然数）时刻，恰好到达b板．求：
（1）若粒子在t=

时刻才开始从a板运动，那么经过同样长的时间，它将运动到离a板多远的地方？
（2）若该粒子在t=

时刻才开始从a板运动，需要经过多长时间才能达到b板．

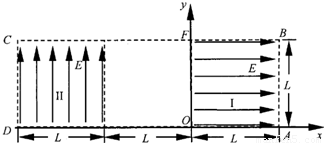

如图所示为研究电子枪中电子在电场中运动的简化模型示意图．在Oxy平面的ABCD区域内，存在两个场强大小均为E的匀强电场I和II，两电场的边界均是边长为L的正方形（不计电子所受重力）．
（1）在该区域AB边的中点处由静止释放电子，求电子离开ABCD区域的位置．
（2）在电场I区域内适当位置由静止释放电子，电子恰能从ABCD区域左下角D处离开，求所有释放点的位置．
（3）若将左侧电场II整体水平向右移动

（n≥1），仍使电子从ABCD区域左下角D处离开（D不随电场移动），求在电场I区域内由静止释放电子的所有位置．

下列关于磁场的说法中不正确的是（）
A．磁体的磁场和电流的磁场一样都是由运动电荷产生的
B．运动电荷之间的相互作用除了有电场力外还可能有磁场力
C．通电直导线所受安培力的方向为该处的磁场的方向
D．在磁场中，磁体S极受力方向为该处的磁场的反方向

在沿水平方向的匀强磁场中，有一圆形金属线圈可绕沿其直径的竖直轴自由转动．开始时线圈静止，线圈平面与磁场方向既不平行也不垂直，所成的锐角为α．在磁场开始增强后的一个极短时间内，线圈平面（）
A．维持不动
B．将向使α减小的方向转动
C．将向使α增大的方向转动
D．将转动，因不知磁场方向，不能确定α会增大还是会减小
