如图所示的电路中，闭合开关，灯L₁、L₂正常发光．由于电路出现故障，突然发现L₁变亮，L₂变暗，电流表的读数变小，根据分析，发生的故障可能是（）
A．R₁断路
B．R₂断路
C．R₃短路
D．R₄短路

图中为示波器面板，屏上显示的是一亮度很低、线条较粗且模糊不清的波形．
（1）若要增大显示波形的亮度，应调节______旋钮．
（2）若要屏上波形线条变细且边缘清晰，应调节______旋钮．
（3）若要将波形曲线调至屏中央，应调节______与______旋钮．

（1）如图所示，用多用电表研究光敏电阻的阻值与光照强弱的关系．
①应将多用电表的选择开关置于______挡；
②将红表笔插入______接线孔，黑表笔插入______接线孔（填“+”或“-”）；
③将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻时表针的偏角为θ，现用手掌挡住部分光线，表针的偏角变为θ′，则可判断θ______θ′（填“＜”，“=”或“＞”）；
④测试后应将选择开关置于______档．
（2）有一内阻未知（约25kΩ～35kΩ）、量程未知（约25V～35V），共有30个均匀小格的直流电压表．
某同学在研究性学习过程中想通过上述电压表测量一个多用表中欧姆档的内部电源的电动势，他们从多用电表刻度盘上读出电阻刻度中间值为30．
A．请你将他们的实验电路连接起来，他们在实验过程中，欧姆档的选择开关拨至倍率“×______”．
B．在实验中，某同学读出电压表的读数为U，欧姆表指针所指的刻度为n，并且在实验过程中，一切操作都是正确的，请你导出欧姆表电池的电动势表达式．

表格中所列数据是测量小灯泡 U-I关系的实验数据：

U（V）	0.0	0.2	0.5	1.0	1.5	2.0	2.5	3.0
I（A）	0.000	0.050	0.100	0.150	0.180	0.195	0.205	0.215

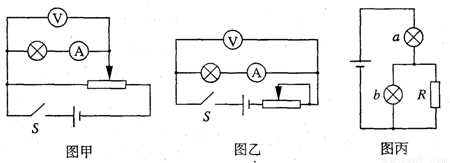

（1）分析上表内实验数据可知，应选用的实验电路图是图______（填“甲”或“乙”）；

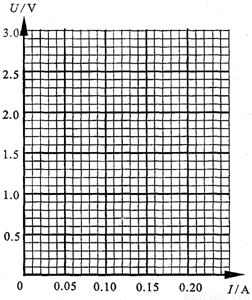

（2）在方格纸内画出小灯泡的U-I曲线．分析曲线可知小灯泡的电阻随I变大而______（填“变大”、“变小”或“不变”）；
（3）如图丙所示，用一个定值电阻R和两个上述小灯泡组成串并联电路，连接到内阻不计、电动势为3V的电源上．已知流过电阻R的电流是流过灯泡b电流的两倍，则流过灯泡b的电流约为______A．

某同学利用图（a）所示的电路研究灯泡L₁（6V，1.5W）、L₂（6V，10W）的发光情况（假设灯泡电阻恒定），图（b）为实物图．

（1）他分别将L₁、L₂接入图（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现灯泡均能正常发光．在图（b）中用笔线代替导线将电路连线补充完整．
（2）接着他将L₁和L₂串联后接入图（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是______．
现有如下器材：电源E（6V，内阻不计），灯泡L₁（6V，1.5W）、L₂（6V，10W），L₂（6V，10W），单刀双掷开关S．在图（c）中设计一个机动车转向灯的控制电路：当单刀双掷开关S与1相接时，信号灯L₁亮，右转向灯L₂亮而左转向灯L₃不亮；当单刀双掷开关S与2相接时，信号灯L₁亮，左转向灯L₃亮而右转向灯L₂不亮．

地面上空存在一个电场，若地面的重力加速度为g，离地面0.1R（R为地球半径）处一个质量为m、电量为-q的负离子恰好平衡，求该处的电场强度．

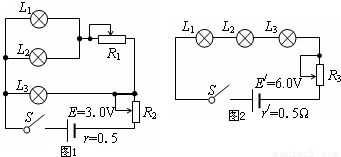

三只灯泡L₁、L₂和L₃的额定电压分别为1.5V、1.5V和2.5V，它们的额定电流都为0.3A．若将它们连接成图1、图2所示电路，且灯泡都能正常发光．

（1）试求图1电路的总电流和电阻R₂消耗的电功率；
（2）分别计算两电路电源的总功率，并说明哪个电路更节能．

长为L的平行金属板电容器，两板间形成匀强电场，一个带电荷量为+q，质量为m的带电粒子，以初速度v紧贴上极板沿垂直于电场线方向射入匀强电场中，刚好从下极板边缘射出，且射出时速度方向恰好与下板成30°角，如下图所示，求匀强电场的场强大小和两极板间的距离．

一辆电动车，蓄电池充满后可向电动机提供E=4.5×10⁶J的能量，已知车辆总质量M=150kg，行驶时所需克服的阻力F_阻是车辆总重力的0.05倍．
（1）若这辆车的电动机的效率η=80%，则这辆车充一次电能行驶的最大距离是多少？（g取10m/s²）
（2）若电动车蓄电池的电动势E₁=24V，工作时的电流强度I=20A，设电动车电路中总电阻为R，蓄电池工作时有20%的能量在R上转化为内能．求R的大小．

如图所示，M、N是水平放置的一对正对平行金属板，其中M板中央有一小孔O，板间存在竖直向上的匀强电场，AB是一根长为9L的轻质绝缘细杆，在杆上等间距地固定着10个完全相同的带电小球，每个小球带电荷量为q，质量为m，相邻小球间的距离为L．现将最下端的小球置于O处，然后将AB由静止释放，AB在运动过程中始终保持竖直，经观察发现，在第四个小球进入电场到第五个小球进入电场前这一过程中，AB做匀速直线运动，求：
（1）两板间的电场强度E；
（2）上述匀速运动过程中速度大小v；
（3）最多可以有多少个小球进入电场中．
