如图所示是某直流电路中电压随电流变化的图象，其中a、b分别表示路端电压、负载电阻上电压随电流变化的情况，下面说法正确的是（）
A．阴影部分的面积表示电源的输出功率
B．阴影部分的面积表示电源的内阻上消耗的功率
C．当满足α=β时，电源的效率最高
D．当满足α=β时，电源的效率小于50%

A、B两物体叠放在一起，放在光滑的水平面上，从静止开始受到一变力的作用，该力与时间的关系如图所示，A、B始终相对静止，则下列说法正确的是（）

A．在t时刻，A、B之间的摩擦力最大
B．在t时刻，A、B的速度最大
C．2t时刻，A、B回到出发点
D．在0-2t时间内，摩擦力对A做功不为零

如图所示，旋臂式起重机的旋臂保持不动，可沿旋臂“行走”的天车有两个功能，一是吊着货物沿竖直方向运动，二是吊着货物沿旋臂水平运动．现天车吊着货物正在沿水平方向向右匀速行驶，同时又启动天车上的起吊电动机，使货物沿竖直方向做匀加速运动．此时，我们站在地面上观察到货物运动的轨迹可能是图3中的（）

2011年9月29日晚21时16分，我国将首个目标飞行器天宫一号发射升空，它将在两年内分别与神舟八号、神舟九号、神舟十号飞船对接，从而建立我国第一个空间实验室．假如神舟八号与天宫一号对接前所处的轨道如图甲所示，图乙是它们在轨道上即将对接时的模拟图．当它们处于图甲所示的轨道运行时，下列说法正确的是（）

A．神舟八号的加速度比天宫一号的大
B．神舟八号的运行速度比天宫一号的小
C．神舟八号的运行周期比天宫一号的长
D．神舟八号通过加速后变轨可实现与天宫一号对接

等量异种点电荷的连线和其中垂线如图所示，现将一个带负电的检验电荷先从图中a点沿直线移到b点，再从b点沿直线移到c点．则检验电荷在此全过程中（）

A．所受电场力的方向将发生改变
B．所受电场力的大小恒定
C．电势能一直减小
D．电势能先不变后减小

如图所示，质量相同的木块A、B用轻弹簧连接置于光滑的水平面上，开始弹簧处于自然状态，现用水平恒力F推木块A，则从开始到弹簧第一次被压缩到最短的过程中，以下说法正确的是（）

A．两木块速度相同时，加速度a_A=a_B
B．两木块速度相同时，加速度a_A＜a_B
C．两木块加速度相同时，速度v_A＜v_B
D．两木块加速度相同时，速度v_A＞v_B

如图甲所示，质量m=1kg的小球放在光滑水平面上，在分界线MN的左方始终受到水平恒力F₁的作用，在MN的右方除受F₁外还受到与F₁在同一条直线上的水平恒力F₂的作用．小球从A点由静止开始运动，在O-5s内运动的v-t图象如图乙所示，由图可知（）

A．F₁与F₂的比值大小为3：5
B．t=2.5S时，小球经过分界线MN
C．t=2．Os时，恒力F₂的功率P=20W
D．在O?2.5s的过裎中，F₁与F₂做功之和为零

用螺旋测微器测得导线的直径如图所示．其读数是______mm．

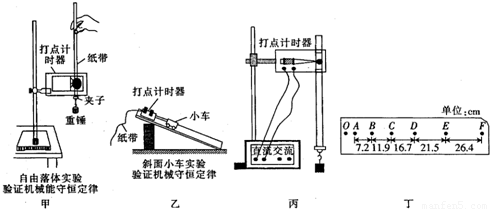

“验证机械能守恒定律”的实验装置可以采用图示的甲或乙方案来进行．

（1）比较这两种方案，______ （填“甲”或“乙”）方案好些．
（2）该同学开始实验时情形如图丙所示，接通电源释放纸带．请指出该同学在实验操作中存在的两处明显错误或不当的地方：
①______②______
（3）该实验中得到一条纸带，且测得每两个计数点间的距离如图丁中所示．已知相邻两个计数点之间的时间间隔T=O.1s．则物体运动的加速度a=______；该纸带是采用______．（填“甲”或“乙”）实验方案得到的．

某同学使用了如下器材：电源E（电动势15V）；电压表V（量程为15V，内阻约15KΩ）；电流表A（量程100mA，内阻约10Ω）；滑动变阻器（最大电阻为50Ω）；单刀单掷开关；导线若干．测出了一个小灯泡的伏安特性曲线如图甲所示，已知小灯泡的额定电压为12V．

（1）请在图乙的虚线方框中画出此实验电路．
（2）根据设计的电路图在图中的实物上连线．
（3）由小灯泡的伏安特性曲线可知小灯泡的额定功率为P_额=______W．
