电场线分布如图昕示，电场中a，b两点的电场强度大小分别为已知E_a和E_b，电势分别为φ_a和φ_b，则（）
A．E_a＞E_b，φ_a＞φ_b
B．E_a＞E_b，φ_a＜φ_b
C．E_a＜E_b，φ_a＞φ_b
D．E_a＜E_b，φ_a＜φ_b

板间距为d的平等板电容器所带电荷量为Q时，两极板间电势差为U₁，板间场强为E₁．现将电容器所带电荷量变为2Q，板间距变为

d，其他条件不变，这时两极板间电势差U₂，板间场强为E₂，下列说法正确的是（）
A．U₂=U₁，E₂=E₁
B．U₂=2U₁，E₂=4E₁
C．U₂=U₁，E₂=2E₁
D．U₂=2U₁，E₂=2E₁

如图，E为内阻不能忽略的电池，R₁、R₂、R₃为定值电阻，S、S为开关，V与A分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则（）

A．V的读数变大，A的读数变小
B．V的读数变大，A的读数变大
C．V的读数变小，A的读数变小
D．V的读数变小，A的读数变大

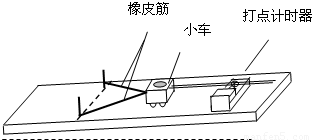

某实验小组采用如图所示的装置探究功与速度的关系，小车在橡皮筋的作用下弹出后，沿木板滑行．打点计时器工作频率为50Hz．
（1）实验中木板略微倾斜，这样做．
A．是为了使释放小车后，小车能匀加速下滑B．是为了增大小车下滑的加速度
C．可使得橡皮筋做的功等于合外力对小车做的功D．可使得橡皮筋松弛后小车做匀速运动
（2）实验中先后用同样的橡皮筋1条、2条、3条…，并起来挂在小车的前端进行多次实验，每次都要把小车拉到同一位置再释放小车．把第1次只挂1条橡皮筋对小车做的功记为W，第2次挂2条橡皮筋时橡皮筋对小车做的功为2W，…；橡皮筋对小车做功后而获得的速度可由打点计时器打出的纸带测出．根据第4次实验的纸带（如图所示）求得小车获得的速度为 m/s．

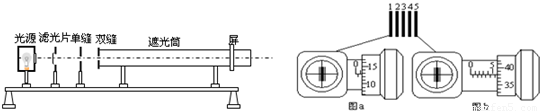

某同学在《用双缝干涉测光的波长》的实验中，实验装置如图所示．使用的双缝的间距d为0.025cm．实验时，首先调节光源和滤光片的中心位于遮光筒的中心轴线上，并使单缝和双缝竖直且互相平行．当屏上出现了干涉图样后，通过测量头（与螺旋测微器原理相似，手轮转动一周，分划板向左或向右移动0.500mm）观察第一条亮纹的位置如图（a）所示，读数为1.128mm；第五条亮纹位置如图（b）所示，读数为 mm，测出双缝与屏的距离L为50.00cm，待测光的波长λ= m．

某同学测量阻值约为25kΩ的电阻R_x，现备有下列器材：
A．电流表（量程100 μA，内阻约为 2kΩ）；
B．电流表（量程500 μA，内阻约为300Ω）；
C．电压表（量程15V，内阻约为100kΩ）；
D．直流电源（20V，允许最大电流1A）；
E．滑动变阻器（最大阻值1kΩ，额定功率1W）；
F．电键和导线若干．
电流表应选．（填字母代号）为保证实验顺利进行，并使测量误差尽量减小，实验前请你设计该电路，电流表应采用（填“内接”或“外接”）的接法；滑动变阻器应采用（填“分压”或“限流”）方式的接法．

市区内各路口处画有停车线，当信号灯黄灯开启时司机应开始刹车，红灯开启时车不能越停车线，否则违犯交通规则．设黄灯开启3秒红灯才开启．一汽车以36km/h的速度向路口驶来，司机看到黄灯开起立即操纵汽车减速装置，经0.5s汽车才开始减速（即反应时间）设刹车加速度大小为5m/s²，则黄灯刚亮时汽车距停车线多远开始操纵减速才不会违反交通规则？汽车停在停车线时，红灯亮了吗？

一半径为R的

球体放置在水平面上，球体由折射率为

的透明材料制成．现有一束位于过球心O的竖直平面内的光线，平行于桌面射到球体表面上，折射入球体后再从竖直表面射出，如图所示．已知入射光线与桌面的距离为

．求出射角?．

如图所示，质量为m的小球用长为L的轻质细线悬于O点，与O点处于同一水平线上的P点处有一根光滑的细钉，已知OP=

L，在A点给小球一个水平向左的初速度v，发现小球恰能到达跟P点在同一竖直线上的最高点B，则：
（1）小球到达B点时的速度多大？
（2）若不计空气阻力，则初速度v多大？
（3）若初速度v=3

，则在小球从A到B的过程中克服空气阻力做了多少功？

如图所示，真空室内存在宽度为d=8cm的匀强磁场区域，磁感应强度B=0.332T，磁场方向垂直于纸面向里；ab、cd足够长，cd为厚度不计的金箔，金箔右侧有一匀强电场区域，电场强度E=3.32×10⁵N/C；方向与金箔成37°角．紧挨边界ab放一点状α粒子放射源S，可沿纸面向各个方向均匀放射初速率相同的α粒子，已知：α粒子的质量m=6.64×10^-27kg，电荷量q=3.2×10^-19C，初速度v=3.2×10⁶m/s．（sin37°=0.6，cos37°=0.8）求：
（1）α粒子在磁场中作圆周运动的轨道半径R；
（2）金箔cd被α粒子射中区域的长度L；
（3）设打在金箔上d端离cd中心最远的α粒子穿出金箔进入电场，若穿出金箔时速度方向与射入金箔时速度方向相同，在电场中运动通过N点，SN⊥ab且SN=40cm，则此α粒子从金箔上穿出时，损失的动能△E_K为多少？
