氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测.它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中.不同的一氧化碳浓度对应着传感器的不同电阻.这样.电压表的指针位置就与一氧化碳浓度有了对应关系——青夏教育精英家教网——

氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）一CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U之间关系的图象中正确的是______．

如图所示是“研究电磁感应现象”的实验装置，器材分别是电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关．
（1）将图中所缺导线补接完整．
（2）实验时连接好电路，如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速插入副线圈时，电流计指针向______偏转；原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针向______偏转；此时再将原线圈中的铁芯迅速拔出时，电流计指针向______偏转．

如图所示，两平行光滑导轨相距20cm，导轨电阻不计，金属棒MN的质量为10g，电阻R=10Ω，匀强磁场磁感应强度B的方向竖直向下，大小为5T，导轨平面与水平面的夹角θ=45°，当 MN沿导轨以10m/s速度匀速下滑时，求变阻器R的阻值（导轨足够长，g取10m/s²）．

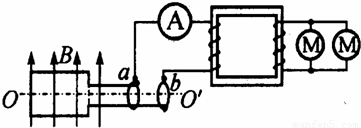

交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO’匀速转动．一小型发电机的线圈共220匝，线圈面积S=0.05m²，线圈转动的频率为50Hz，线圈内阻不计，磁场的磁感应强度B=

T．为用此发电机所发出交流电带动两个标有“220V 11kW”的电机正常工作，需在发电机的输出端a、b与电机之间接一个理想变压器，电路如图．求：
（1）发电机的输出电压为多少？
（2）变压器原副线圈的匝数比为多少？
（3）与变压器原线圈串联的交流电流表的示数为多少？

如图中甲图所示矩形线圈abcd，长ab=20cm，宽bc=10cm，匝数n=200匝，线圈回路总电阻R=5Ω，整个线圈平面内均有垂直于线圈平面的匀强磁场穿过．现令该磁场的磁感强度B随时间t按图乙所示的规律变化，求：
（1）线圈回路中产生的感应电动势和感应电流的大小；
（2）当t=0.3s时，线圈的ab边所受的安培力大小；
（3）在1min内线圈回路产生的焦耳热．

某发电厂发电机的输出功率P=100kW，发电机端电压U=250V，向远处送电的输电线的总电阻R=8Ω．要使传输电线上的功率损失不超过输送功率的5%，用户得到的电压又正好是220V，那么：
（1）应该怎样安装变压器？画出输电线路的示意图．
（2）求出所用的变压器的原、副线圈的匝数比．

下列物理量中，属于矢量的是（）
A．力
B．质量
C．长度
D．时间

下列物理单位中，属于力学基本单位的是（）
A．N
B．kg
C．J
D．m/s

如图所示，一劲度系数为k的轻弹簧，上端固定在天花板上，下端悬挂木块A．木块A处于静止状态时弹簧的伸长为△l（弹簧的形变在弹性限度内），则木块A所受重力的大小等于（）

A．△l
B．k?△l
C．

物体在做以下各种运动的过程中，运动状态保持不变的是（）
A．匀速直线运动
B．往返运动
C．自由落体运动
D．竖直上抛运动
