在“用DIS描绘电场的等势线”实验中，按图所示连接电路．在电极A、B的连线上等距离地取a、b、c、d、e 等5个基准点．将电压传感器的两个接线柱分别和两个探针相连接．当正接线柱的电势高于负接线柱时，读数为正．
（1）（多选题）．对于该实验的认识与判断，下列说法中正确的是______
（A）实验是用恒定的电流场模拟静电场
（B）在实验过程中电极与导电纸的相对位置不能再改变
（C）若把电源电压提高到原来的2倍，则描绘得到的等势线形状与原来不同
（D）本实验无法画出相应的电场线
（2）若在图中连接电压传感器正接线柱的探针接触a点，连接负接线柱的探针接触b点时，读数为负，则可以判断电极A接在电源的______极上（选填“正”或“负”）．
（3）若连接电压传感器的正负两个接线柱的探针分别接触a点和b点时示数为U₁；分别接触b点和c点时示数为U₂，则有|U₁|______|U₂|（选填“＞”、“＜”或“=”）．

图1（a）是一个能够显示平抛运动及其特点的演示实验，用小锤敲击弹性金属片，小球A就沿水平方向飞出，做平抛运动；同时小球B被松开，做自由落体运动．图1（b）是该装置一次实验的数码连拍照片，同时显示了A、B球分别做平抛运动和自由落体运动的轨迹．
（1）由图1（b）的数码连拍照片分析可知，做平抛运动的A球离开轨道后在竖直方向的分运动是______．

（2）现在重新设计该实验，如图2所示，光源位于S点，紧靠着光源的前方有一个小球A，光照射A球时在竖直屏幕上形成影子P．现打开数码相机，同时将小球向着垂直于屏幕的方向水平抛出，不计空气阻力，小球的影像P在屏幕上移动情况即被数码相机用连拍功能（每隔相同的时间自动拍摄一次）拍摄下来，如图3所示．则小球的影像P在屏上移动情况应当是图4中的______（选填“（c）”或“（d）”）．
（3）如果图2中小球A水平抛出的初速度为lm/s，SP=L=0.5m，经过0.2s小球到达B点时在屏幕上留下的影子假设为Q，则Q点沿着屏幕向下运动的速度大小为______ m/s．

如图所示，一对间距d=0.2m、竖直放置的平行金属板M、N分别接于电路中的B、P两点，P为变阻器R₂的中点，平行金属板的内部是绝缘（无电流通过）的，其间产生的电场可视为匀强电场．现将一带电小球c用质量不计的绝缘细线悬挂于电场中某点，小球质量m=1×10^-6kg，电量q=1×10^-8C．小球静止时悬线与竖直方向的夹角α=37°，变阻器R₂的总阻值为500Ω，定值电阻R₁=1480Ω，电源内阻r=20Ω．求：
（1）小球的带电性质，匀强电场的场强E_c的大小；
（2）电路中流经电阻R₁的电流强度；
（3）电源电动势E．

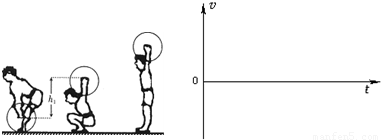

举重运动是力量和技巧充分结合的体育项目，就“抓”举而言，其技术动作可分为预备、提杠发力、下蹲支撑、起立、放下杠铃等动作，如图所示表示了其中的几个状态．在“提杠发力”阶段，运动员对杠铃施加恒力作用，使杠铃竖直向上加速运动；“下蹲支撑”阶段，运动员不再用力，杠铃继续向上运动，当运动员处于“下蹲支撑”处时，杠铃的速度恰好为零．

（1）为了研究方便，可将“提杠发力”、“下蹲支撑”两个动作简化为较为简单的运动过程来处理，请定性画出相应的速度-时间图象．
（2）已知运动员从开始“提杠发力”到“下蹲支撑”处的整个过程历时0.8s，杠铃总共升高0.6m，求杠铃获得的最大速度．
（3）若杠铃的质量为150kg，求运动员提杠发力时对杠铃施加的作用力大小．

某日有雾的清晨，一艘质量为m=500t的轮船，从某码头由静止起航做直线运动，并保持发动机的输出功率等于额定功率不变，经t=10min后，达到最大行驶速度v_m=20m/s，雾也恰好散开，此时船长突然发现航线正前方S=480m处，有一只拖网渔船以v=5m/s的速度沿垂直航线方向匀速运动，且此时渔船船头恰好位于轮船的航线上，轮船船长立即下令采取制动措施，附加了恒定的制动力F=1.0×10⁵N，结果渔船的拖网越过轮船的航线时，轮船也恰好从该点通过，从而避免了事故的发生．已知渔船连同拖网总长度L=200m（不考虑拖网渔船的宽度），假定水对船阻力的大小恒定不变，求：
（1）轮船减速时的加速度a；
（2）轮船的额定功率P；
（3）发现渔船时，轮船离开码头的距离．

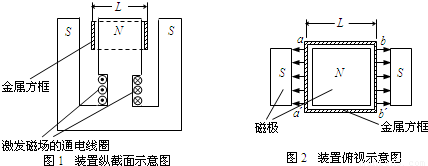

用密度为d、电阻率为ρ、横截面积为A的薄金属条制成边长为L的闭合正方形框abb′a′．如图所示，金属方框水平放在磁极的狭缝间，方框平面与磁场方向平行．设匀强磁场仅存在于相对磁极之间，其他地方的磁场忽略不计．可认为方框的aa′边和bb′边都处在磁极间，极间磁感应强度大小为B．方框从静止开始释放，其平面在下落过程中保持水平（不计空气阻力）．
（1）求方框下落的最大速度v_m（设磁场区域在竖直方向足够长）；
（2）当方框下落的加速度为

时，求方框的发热功率P；
（3）已知方框下落的时间为t时，下落的高度为h，其速度为v_t（v_t＜v_m）．若在同一时间t内，方框内产生的热与一恒定电流I在该框内产生的热相同，求恒定电流I的表达式．

下列说法中正确的是（）
A．一物体向东直线运动，突然施加一向西的力，物体可能立即向西运动
B．物体的加速度一定和物体所受合外力同时产生，同时消失，且方向永远一致
C．在月球上举重比在地球上容易，所以同一个物体在月球上比在地球上惯性小
D．运动物体受到的摩擦力的方向一定和它的运动方向相反

如图所示，一个质量为m的小物体静止在固定的、半径为R的半圆形槽内，物体所在处与圆心的连线与竖直方向夹角为60°，则它受到的摩擦力大小为（）

2010年1月17日在西昌卫星发射中心成功发射了第三颗北斗导航卫星．该卫星在发射过程中经过四次变轨进入同步轨道．第四次变轨示意过程如图所示．卫星先沿椭圆轨道Ⅰ飞行，后在远地点P处实现变轨，进入同步轨道Ⅱ．对该卫星的运动下列说法正确的是（）

A．在轨道Ⅰ和轨道Ⅱ上运行周期相同
B．在轨道Ⅰ和轨道Ⅱ上经过P点时的卫星所受的力相同
C．在轨道Ⅰ和轨道Ⅱ上经过P点时的速度相同
D．从轨道Ⅰ变到轨道Ⅱ机械能要减少

如图所示，原、副线圈匝数比为2：1的理想变压器正常工作时，以下说法不正确的是（）

A．原、副线圈磁通量之比为2：1
B．原、副线圈电流之比为1：2
C．输入功率和输出功率之比为1：1
D．原、副线圈磁通量变化率之比为1：1
