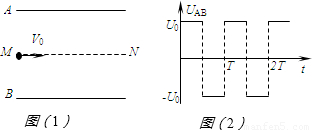

时刻恰好能从板的上边缘飞出，则下列说法正确的是（ ）
时刻进入两板间，在半个周期内恰好能从板的下边缘飞出
时刻进入两板间，能从板右边水平飞出
时刻这一段时间进入两板间的电子中，有电子能从板右边N点飞出
时刻这一段时间进入两板间的电子中，电场力对电子做功最多为eU
如图甲所示，为某同学测绘额定电压为2.5V的小灯泡的I-U特性曲线的实验器材．
（1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：
根据表中的实验数据，在如图乙中画出小灯泡的I-U特性曲线．
（4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为______℃（保留三位有效数字）．
0 64342 64350 64356 64360 64366 64368 64372 64378 64380 64386 64392 64396 64398 64402 64408 64410 64416 64420 64422 64426 64428 64432 64434 64436 64437 64438 64440 64441 64442 64444 64446 64450 64452 64456 64458 64462 64468 64470 64476 64480 64482 64486 64492 64498 64500 64506 64510 64512 64518 64522 64528 64536 176998
（1）根据实验原理，用笔画线代替导线，将图甲中的实验电路图连接完整．
（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于______端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表：
| U/V | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 |
| I/A | 0.10 | 0.16 | 0.20 | 0.23 | 0.25 | 0.26 | 0.27 |
（4）若已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，试估算该灯泡以额定功率工作时灯丝的温度约为______℃（保留三位有效数字）．
如图所示，电阻忽略不计的、两根平行的光滑金属导轨竖直放置，其上端接一阻值为3Ω的定值电阻R．在水平虚线L1、L2间有一与导轨所在平面垂直的匀强磁场B、磁场区域的高度为d=0.5m．导体棒a的质量ma=0.2kg，电阻Ra=3Ω；导体棒b的质量mb=0.1kg，电阻Rb=6Ω．它们分别从图中M、N处同时由静止开始在导轨上无摩擦向下滑动，且都能匀速穿过磁场区域，当b刚穿出磁场时a正好进入磁场．设重力加速度为g=10m/s2．（不计a、b之间的作用，整个运动过程中a、b棒始终与金属导轨接触良好）求：
