如图所示，当R_s的触头向右移动时，电压表V₁和电压表V₂的示数的变化量分别为△U₁和△U₂（均取绝对值）．则下列说法中正确的是（）

A．△U₁＞△U₂
B．△U₁＜△U₂
C．电压表V₁的示数变小
D．电压表V₂的示数变小

在水平地面上方有正交的匀强电场和匀强磁场，匀强电场方向竖直向下，匀强磁场方向水平向里．现将一个带正电的金属小球从M点以初速度v水平抛出，小球着地时的速度为v₁，在空中的飞行时间为t₁．若将磁场撤除，其它条件均不变，那么小球着地时的速度为v₂，在空中飞行的时间为t₂．小球所受空气阻力可忽略不计，则关于v₁和v₂、t₁和t₂的大小比较，以下判断正确的是（）

A．v₁＞v₂，t₁＞t₂
B．v₁＜v₂，t₁＜t₂
C．v₁=v₂，t₁＜t₂
D．v₁=v₂，t₁＞t₂

边长为L的正方形金属框在水平恒力F作用下运动，穿过方向如图的有界匀强磁场区域，磁场区域的宽度为d（d＞L）．已知ab边进入磁场时，线框的加速度恰好为零．则线框进入磁场和穿出磁场的过程相比较，有（）
A．产生的感应电流方向相同
B．受的安培力方向相反
C．进入磁场过程的时间等于穿出磁场过程的时间
D．进入磁场过程中产生的热量少于穿出磁场过程产生的热量

如图所示，质量为M、长度为L的小车静止在光滑的水平面上．质量为m的小物块（可视为质点）放在小车的最左端．现用一水平恒力F作用在小物块上，使物块从静止开始做匀加速直线运动．物块和小车之间的摩擦力为F_f，物块滑到小车的最右端时，小车运动的距离为l．在这个过程中，以下结论正确的是（）

A．物块到达小车最右端时具有的动能为（F-F_f）（L+l）
B．物块到达小车最右端时，小车具有的动能为F_fl
C．物块和小车增加的内能为FL
D．物块和小车增加的机械能为Fl

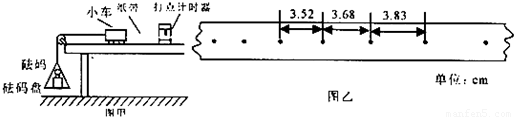

如图甲所示为“探究加速度与物体质量、物体受力的关系”的实验装置．

（1）在实验过程中，打出了一条纸带如图乙所示，计时器打点的时间间隔为0.02s．从比较清晰的点起，每两测量点间还有4个点未画出，量出相邻测量点之间的距离如图乙所示，该小车的加速度大小a= m/s²（结果保留两位有效数字）．
（2）根据实验收集的数据作出的a-F图线如图丙所示，请写出一条对提高本实验结果准确程度有益的建议．

为了测定电流表A₁的内阻，某同学采用如下图所示的实验电路．其中：A₁是待测电流表，量程为300μA，内阻约为100Ω；A₂是标准电流表，量程是200μA；R₁是电阻箱，阻值范围是0～999.9Ω；R₂是滑动变阻器；R₃是保护电阻；E是电池组，电动势为4V，内阻不计；S₁是单刀单掷开关，S₂是单刀双掷开关．

（1）根据图所示电路的实物图，请在右侧的方框中画出实验电路图．
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R₂的滑片移到最______；（填“左端”或“右端”）将开关S₂扳到接点a处，接通开关S₁；调整滑动变阻器R₂，使电流表A₂的读数是150μA；
②将开关S₂扳到接点b处，______，使电流表A₂的读数仍是150μA．
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A₁的内阻R_g=______Ω．
（3）上述实验中，无论怎样调整滑动变阻器R₂的滑动位置，都要保证两只电流表的安全．在下面提供的四个电阻中，保护电阻R₃应选用______．（填写阻值前相应的字母）
A．200kΩ B．20kΩ C．15kΩ D．150kΩ

如图所示，在竖直平面内，光滑的绝缘细杆AC与半径为R的圆交于B、C两点，在圆心O处固定一正电荷，B为AC的中点，C位于圆周的最低点．现有一质量为m、电荷量为-q、套在杆上的带负电小球（可视为质点）从A点由静止开始沿杆下滑．已知重力加速度为g，A、C两点的竖直距离为3R，小球滑到B点时的速度大小为2

．求：
（1）小球滑至C点时的速度大小；
（2）A、B两点间的电势差U_AB．

如图所示，在竖直平面内，由斜面和圆形轨道分别与水平面相切连接而成的光滑轨道，圆形轨道的半径为R．质量为m的小物块从斜面上距水平面高为h=2.5R的A点由静止开始下滑，物块通过轨道连接处的B、C点时，无机械能损失．求：
（1）小物块通过B点时速度v_B的大小；
（2）小物块通过圆形轨道最低点C时轨道对物块的支持力F的大小；
（3）小物块能否通过圆形轨道的最高点D．

某兴趣小组对一辆自制遥控小车的性能进行研究．他们让这辆小车在水平的直轨道上由静止开始运动，并将小车运动的全过程记录下来，通过处理转化为v-t图象，如图所示（除2s-10s时间段图象为曲线外，其余时间段图象均为直线）．已知在小车运动的过程中，2s-14s时间段内小车的功率保持不变，在14s末停止遥控而让小车自由滑行，小车的质量为1.0kg，可认为在整个运动过程中小车所受到的阻力大小不变．求：
（1）小车所受到的阻力大小；
（2）小车匀速行驶阶段的功率；
（3）小车在整个运动过程中位移的大小．

在xoy坐标平面内存在着如图所示的有理想边界的匀强电场和匀强磁场，在x＜-2d的区域内匀强电场的场强为E、方向沿+x轴方向，在-2d＜x＜0的区域内匀强电场的场强为E、方向沿+y轴方向，在x＞0的区域内匀强磁场的磁感应强度的大小为

，方向垂直于该平面向外．一质量为m、带电荷量为+q的微粒从x轴上的x=-3d处由静止释放，经过-2d＜x＜0的匀强电场区域后进入匀强磁场．求：
（1）微粒到达x=-2d处的速度；
（2）微粒离开电场时沿y轴正方向上的位移；
（3）微粒第一次打到x轴上的坐标．
