如图所示，在A、B两点分别固定电荷量为+Q和+2Q的点电荷，C为A、B连线的中点，将一点电荷从C点沿电场线移动，下列叙述正确的是（ ）
如图所示是用电压表
和电流表
测电阻的一种方法，Rx为待测电阻，如果考虑到仪表本身电阻对测量结果的影响，则（ ）
在“描绘小电珠的伏安特性曲线”实验中，所用器材有：小电珠（2.5V，0.6W），滑动变阻器，电流表，学生电源，开关，导线若干．
①利用小电珠的标称值可估算出小电珠正常工作时的电阻值约为 Ω．（计算结果保留2位有效数字）

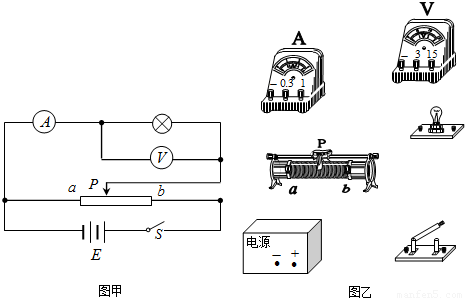

②请根据实验原理图甲完成实物图乙中的连线．
③开关闭合前，应将滑动变阻器的滑片P置于 端．为使小电珠亮度增加，P应由中点向 端滑动．
④下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点 间多测几组数据（请填写“ab”“bc”“cd”“de”或“ef”）．

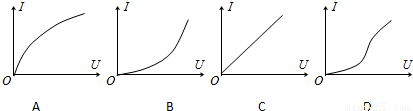

⑤下列图象能正确表示小灯泡的伏安特性曲线的是 ．
0 64040 64048 64054 64058 64064 64066 64070 64076 64078 64084 64090 64094 64096 64100 64106 64108 64114 64118 64120 64124 64126 64130 64132 64134 64135 64136 64138 64139 64140 64142 64144 64148 64150 64154 64156 64160 64166 64168 64174 64178 64180 64184 64190 64196 64198 64204 64208 64210 64216 64220 64226 64234 176998
①利用小电珠的标称值可估算出小电珠正常工作时的电阻值约为 Ω．（计算结果保留2位有效数字）
②请根据实验原理图甲完成实物图乙中的连线．
③开关闭合前，应将滑动变阻器的滑片P置于 端．为使小电珠亮度增加，P应由中点向 端滑动．
④下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点 间多测几组数据（请填写“ab”“bc”“cd”“de”或“ef”）．
| 数据点 | a | b | c | d | e | f |
| U/V | 0.00 | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 |
| I/A | 0.000 | 0.122 | 0.156 | 0.185 | 0.216 | 0.244 |
一根长为l的绝缘细线下端连接一质量为m 的带电小球，上端悬挂在固定点O上，整个装置处于真空室内的匀强电场中，电场方向水平，电场强度大小为E．开始时小球静止于A点，此时细线与竖直方向的夹角θ=37°，如图所示．重力加速度为g，已知sin37°=0.60，cos37°=0.80．
如图所示，绝缘水平面上的AB区域宽度为d，带正电、电量为q、质量为m的小滑块以大小为v的初速度从A点进入AB区域，当滑块运动至区域的中点C时，速度大小为
，从此刻起在AB区域内加上一个水平向左的匀强电场，电场强度保持不变，并且区域外始终不存在电场．
在空间中取坐标系Oxy，在第一象限内平行于y轴的虚线MN与y轴距离为d，从y轴到MN之间的区域充满一个沿y轴正方向的匀强电场，电场强度大小为E，如图所示．初速可忽略的电子经过一个电势差U未确定的电场直线加速后，从y轴上的A点以平行于x轴的方向射入第一象限区域，A点坐标为（0，h）．不计电子的重力．
如图所示，一只蜗牛沿着葡萄枝缓慢爬行，若葡萄枝的倾角为α，则葡萄枝对重为G的蜗牛的作用力大小为（ ）
一个物体以初速度v从A点开始在光滑水平面上运动，一个水平力作用在物体上，物体运动轨迹为图中实线所示．图中B为轨迹上的一点，虚线是过A、B两点并与该轨迹相切的直线，虚线和实线将水平面划分为图示的5个区域，则关于施力物体位置的判断，下面说法中正确的是（ ）
