如图所示的甲.乙.丙表示电源两极间电压与流过该电源的电流的图象( )A．甲乙的电动势均为1.5V.丙的电动势为0.75VB．甲乙丙的电动势均为1.5VC．甲的内阻为1.5ΩD．乙内阻为Ω——青夏教育精英家教网——

如图所示的甲、乙、丙表示电源两极间电压与流过该电源的电流的图象（）

A．甲乙的电动势均为1.5V，丙的电动势为0.75V
B．甲乙丙的电动势均为1.5V
C．甲的内阻为1.5Ω
D．乙内阻为

Ω

在光滑绝缘的水平地面上放置四个相同的金属小球，小球A、B、C位于等边三角形的三个顶点上，小球D位于三角形的中心，如图所示．现让小球A、B、C带等量的正电荷Q，让小球D带负电荷q，使四个小球均处于静止状态，则Q与q的比值为（）

在如图所示的电路中，电源的电动势E=3.0V，内阻r=1.0Ω，电阻R₁=10Ω，R₂=10Ω，R₃=30Ω，R₄=35Ω；电容器的电容C=100μF．电容器原来不带电．求接通电键K后流过R₄的总电量（）

A．1×10^-4C
B．2×10^-3C
C．2×10^-4C
D．2×10^-3C

两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置x变化规律的是图（）
A．

如图，在竖直向下，场强为E的匀强电场中，长为l的绝缘轻杆可绕固定轴O在竖直面内无摩擦转动，两个小球A、B固定于杆的两端，A、B的质量分别为m₁和m₂ （m₁＜m₂ ），A带负电，电量为q₁，B带正电，电量为q₂．杆从静止开始由水平位置转到竖直位置，在此过程中电场力做功为W，在竖直位置处两球的总动能为E_K（）

如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）

A．电压表V读数先变大后变小，电流表A读数变大
B．电压表V读数先变小后变大，电流表A读数变小
C．电压表V读数先变大后变小，电流表A读数先变小后变大
D．电压表V读数先变小后变大，电流表A读数先变大后变小

读数填空：．

①

某实验小组要描绘一个标有“3.8V，1W”的小电珠R_L的I-U曲线，所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A．电压表V（量程5V，内阻约为5kΩ）
B．直流电源E（电动势4.5V，内阻不计）
C．电流表A₁（量程150mA，内阻约为2Ω）
D．电流表A₂（量程300mA，内阻约为1Ω）
E．滑动变阻器R₁（阻值0～10Ω）
F．滑动变阻器R₂（阻值0～2kΩ）
（1）实验中为较准确测量、方便调节，电流表应选用______，滑动变阻器应选用______（填器材前面的选项字母）；
（2）要求实验中小电珠电压从零逐渐增大到额定电压，测量误差尽可能小．请你为该实验小组设计电路图，画在图甲的方框中；

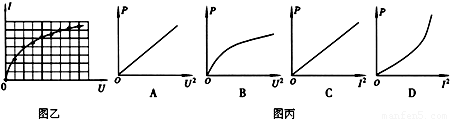

（3）利用实验中得到的数据在I-U坐标系中，描绘出了如图乙所示的小电珠的伏安特性曲线．根据此图给出的信息，可以判断出图丙中正确的是（图中P为小电珠的电功率）______

测量电源的电动势E及内阻r（E约为2V，r约为1.5Ω）．
器材：量程3V的理想电压表V，量程0.5A的电流表A（具有一定内阻但未知），滑线变阻器R′，电键K，导线若干．
①画出实验电路原理图．图中各元件需用题目中给出的符号或字母标出．
②实验中，当电流表读数为I₁时，电压表读数为U₁；当电流表读数为I₂时，电压表读数为U₂．则可以求出E=______，r=______．（用I₁，I₂，U₁，U₂表示）

如图所示，一对杂技演员（都视为质点）乘秋千（秋千绳处于水平位置）从A点由静止出发绕O点下摆，当摆到最低点B时，女演员在极短时间内将男演员沿水平方向推出，然后自已刚好能回到A处．
求男演员落地点C 与O 点的水平距离s．
（已知男演员质量m₁，和女演员质量m₂之比=2，秋千的质量不计，秋千的摆长为R，C 点比O 点低5R）
