，则以下判断正确的是（ ）
A、B是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A点沿电场线运动到B点，其速度-时间图象如图所示．则这一电场可能是下图中的（ ）
如图是一火警报警电路的示意图．其中R3为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大．值班室的显示器为电路中的电流表，电源两极之间接一报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（ ）
现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接，在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的滑动端P向左加速滑动时，电流计指针向右偏转．由此可以判断（ ）
在“描绘小灯泡伏安特性曲线”的实验中，需测量一个标有“3V，1.5W”灯泡两端的电压和通过灯泡的电流．
现有如下器材：
直流电源（电动势3.0V，内阻不计） 电流表A1（量程3A，内阻约0.1Ω）
电流表A2（量程600mA，内阻约5Ω） 电压表V1（量程3V，内阻约3kΩ）
滑动变阻器R1（阻值0～10Ω，额定电流1A） 滑动变阻器R2（阻值0～1kΩ，额定电流300mA）
①在该实验中，电流表应选择______（填“A1”或“A2”），滑动变阻器应选择______（填“R1”或“R2”）．
②某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路，请在方框中完成实验的电路图．
③该同学连接电路后检查所有元器件都完好，电流表和电压表已调零，经检查各部分接触良好．但闭合开关后，反复调节滑动变阻器，小灯泡的亮度发生变化，但电压表和电流表示数不能调为零，则断路的导线为______．
④下表是学习小组在实验中测出的6组数据，某同学根据表格中的数据在方格纸上已画出了5个数据的对应点，请你画出第4组数据的对应点，并做出该小灯泡的伏安特性曲线．
⑤简单说明小灯泡的伏安特性曲线不是直线的原因______．
0 63962 63970 63976 63980 63986 63988 63992 63998 64000 64006 64012 64016 64018 64022 64028 64030 64036 64040 64042 64046 64048 64052 64054 64056 64057 64058 64060 64061 64062 64064 64066 64070 64072 64076 64078 64082 64088 64090 64096 64100 64102 64106 64112 64118 64120 64126 64130 64132 64138 64142 64148 64156 176998
现有如下器材：
直流电源（电动势3.0V，内阻不计） 电流表A1（量程3A，内阻约0.1Ω）
电流表A2（量程600mA，内阻约5Ω） 电压表V1（量程3V，内阻约3kΩ）
滑动变阻器R1（阻值0～10Ω，额定电流1A） 滑动变阻器R2（阻值0～1kΩ，额定电流300mA）
①在该实验中，电流表应选择______（填“A1”或“A2”），滑动变阻器应选择______（填“R1”或“R2”）．

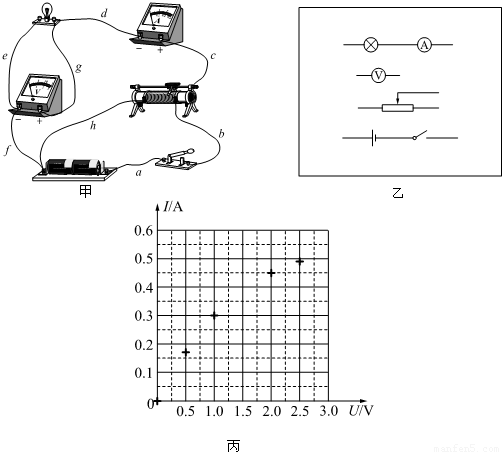

②某同学用导线a、b、c、d、e、f、g和h连接成如图甲所示的电路，请在方框中完成实验的电路图．
③该同学连接电路后检查所有元器件都完好，电流表和电压表已调零，经检查各部分接触良好．但闭合开关后，反复调节滑动变阻器，小灯泡的亮度发生变化，但电压表和电流表示数不能调为零，则断路的导线为______．
④下表是学习小组在实验中测出的6组数据，某同学根据表格中的数据在方格纸上已画出了5个数据的对应点，请你画出第4组数据的对应点，并做出该小灯泡的伏安特性曲线．
| U（V） | I（A） | |
| 1 | ||
| 2 | 0.5 | 0.17 |
| 3 | 1.0 | 0.30 |
| 4 | 1.5 | 0.39 |
| 5 | 2.0 | 0.45 |
| 6 | 2.5 | 0.49 |
