用螺旋测微器测量金属导线的直径.其示数如图所示.该金属导线的直径为 mm．——青夏教育精英家教网——

用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为______mm．

欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：
A．电池组（3V，内阻1Ω）
B．电流表（0～3A，内阻0.012 5Ω）
C．电流表（0～0.6A，内阻0.125Ω）
D．电压表（0～3V，内阻3kΩ）
E．电压表（0～15V，内阻15kΩ）
F．滑动变阻器（0～20Ω，额定电流1A）
G．滑动变阻器（0～2 000Ω，额定电流0.3A）
H．开关、导线
（1）上述器材中应选用的是______．（填写各器材的字母代号）
（2）实验电路应采用电流表______接法．（填“内”或“外”）
（3）设实验中，电流表、电压表的某组示数如图所示，图示中I=______A，U=______V．

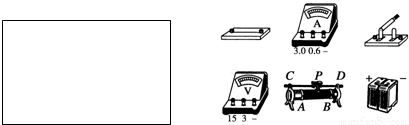

（4）为使通过待测金属导线的电流能在0～0.5A范围内改变，请按要求画出测量待测金属导线的电阻R_x的原理电路图，然后根据你设计的原理电路将下图中给定的器材连成实验电路．

如图所示的电路中，电阻R₁=6Ω，R₂=3Ω，S断开时，电流表示数为0.9A，S闭合时，电流表示数为0.8A，求电源电动势E和内阻r．

图中左边有一对平行金属板，两板相距为d．电压为V；两板之间有匀强磁场，磁感应强度大小为B，方向与金属板面平行并垂直于纸面朝里．图中右边有一半径为R、圆心为O的圆形区域内也存在匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里．一电荷量为q的正离子沿平行于全属板面、垂直于磁场的方向射入平行金属板之间，沿同一方向射出平行金属板之间的区域，并沿直径EF方向射入磁场区域，最后从圆形区城边界上的G点射出．已知弧

所对应的圆心角为θ，不计重力．求
（1）离子速度的大小；
（2）离子的质量．

关于重力的大小，以下说法正确的是（）
A．悬挂在竖直绳子上的物体，绳子对它的拉力一定等于其重力
B．静止在水平面上的物体对水平面的压力一定等于其重力
C．物体所受的重力与它的运动状态无关
D．向上运动的物体所受重力可能小于向下运动的物体所受重力

如图所示，一根丝线两端分别固定在M、N两点，玩具娃娃上面带一个小夹子，开始时用夹子将玩具娃娃固定在图示位置，a段丝线水平，b段丝线与水平方向的夹角为45°．现将夹子向左移动一小段距离，移动后玩具仍处于静止状态，关于a、b两段丝线中的拉力，下列说法正确的是（）

A．移动前，a段丝线中的拉力等于玩具所受的重力
B．移动前，a段丝线中的拉力小于玩具所受的重力
C．移动后，b段丝线中拉力的竖直分量不变
D．移动后，b段丝线中拉力的竖直分量变小

如图所示，小车上有一直立木板，木板上方有一槽，槽内固定一定滑轮，跨过定滑轮的轻绳上一端系一重球，另一端系在弹簧秤上，弹簧秤固定在小车上，开始时小车处在静止状态，重球紧挨直立木板，则下列说法正确的是（）

A．若小车匀加速向右运动，弹簧秤读数及小车对地面压力均增大
B．若小车匀加速向左运动，弹簧秤读数及小车对地面压力均增大
C．若小车匀加速向右运动，弹簧秤读数变大，小车对地面的压力不变
D．若小车匀加速向左运动，弹簧秤读数变大，小车对地面的压力不变

如图所示，物块A放在倾斜的木板上，木板的倾角α为30°和45°时物块所受摩擦力的大小恰好相同，则（）

A．物块和木板间的动摩擦因数为0.5
B．物块和木板间的动摩擦因数为

C．木板的倾角α为45°时物块可能在斜面上做匀速运动
D．木板的倾角α为45°时物块一定在斜面上做匀加速运动

如图所示，质量为m的木块A放在斜面体B上，若A和B沿水平方向以相同的速度v一起向左做匀速直线运动，则A和B之间的相互作用力大小为（）
A．mg
B．mgsinθ
C．mgcosθ
D．0

如图所示，置于水平地面的三脚架上固定着一质量为m的照相机，三脚架的三根轻质支架等长，与竖直方向均成30°角，则每根支架中承受的压力大小为（）
