图中A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表指针在测量时的偏转位置，由此可知：
A是用作    表，若用此档测量，指针位置如D，则读数是    ；
B是用作    表，若用此档测量，指针位置如D，则读数是    ；
C是用作    表，若用此档测量，指针位置如D，则读数是    ．

某课外兴趣小组对筼筜湖水质进行调查，需要测量湖水的电阻率，他们先在一根内径为d的长玻璃管两端各装了一个电极（接触电阻不计），两电极相距L，其间充满待测的湖水．并备有如下器材：

A．电压表V（量程3V，内阻约为10kΩ）
B．电流表A₁（量程0.6A，内阻约为0.1Ω）
C．电流表A₂（量程3mA，内阻约为1.0Ω）
D．滑动变阻器R₁（阻值0～1kΩ，额定电流0.1A）
E．滑动变阻器R₂（阻值0～20Ω，额定电流1.0A）
F．电池组E（电动势约为6V，内阻不计）
G．开关S和导线若干
H．多用电表
利用所给器材，进行实验操作如下：
①用多用电表粗测待测湖水的阻值，选用倍率为“×100”的电阻档测电阻时，刻度盘上的指针位置如图所示，则所测湖水的阻值R为______Ω．
②为了精确测定待测湖水的阻值R，请在虚线框内画出实验电路图，设计的电路图中，电流表选择______；滑动变阻器选择______．（用器材前面的字母代号表示）
③在上右图中用笔画线代替导线，将实验电路实物图连接完整．
④所测湖水的电阻率表达式是ρ=______．（用R、d、L表示）

如图所示，电源的电动势E=110V，电阻R₁=21Ω，电动机绕组的电阻R=0.5Ω，电键S₁始终闭合．当电键S₂断开时，电阻R₁的电功率是525W；当电键S₂闭合时，电阻R₁的电功率是336W，求：
（1）电源的内电阻；
（2）当电键S₂闭合时流过电源的电流和电动机的输出功率．

如图所示，空间分布着方向平行于纸面且与场区边界垂直的有界匀强电场，电场强度为E、场区宽度为L．在紧靠电场右侧的圆形区域内，分布着垂直于纸面向外的匀强磁场，磁感应强度B未知，圆形磁场区域半径为r．一质量为m、电荷量为q的带正电的粒子从A点由静止释放后，在M点离开电场，并沿半径方向射入磁场区域，然后从N点射出，O为圆心，∠MON=120°，粒子重力可忽略不计．求：
（1）粒子经电场加速后，进入磁场时速度的大小；
（2）匀强磁场的磁感应强度B的大小；
（3）粒子从A点出发到N点离开磁场经历的时间．

如图所示，在矩形ABCD内对角线BD以上的区域存在有平行于AD向下的匀强电场，对角线BD以下的区域存在有垂直于纸面的匀强磁场（图中未标出），矩形AD边长L，AB边长为

L．一个质量为m、电荷+q的带电粒子（不计重力）以初速度v从A点沿AB方向进入电场，在对角线BD的中点P处进入磁场，并从DC边上的Q点垂直于DC离开磁场，试求：
（1）电场强度的大小．
（2）带电粒子经过P点时速度的大小和方向．
（3）磁场的磁感应强度的大小和方向．

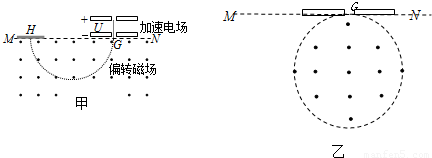

质谱仪的原理图如图甲所示．带负电粒子从静止开始经过电势差为U的电场加速后，从G点垂直于MN进入偏转磁场，该偏转磁场是一个以直线MN为上边界方向垂直于纸面向里的匀强磁场，磁场的磁感应强度为B，带电粒子经偏转磁场后，最终到达照片底片上的H点，测得G、H间的距离为d，粒子的重力可忽略不计．

（1）设粒子的电荷量为q，质量为m，试证明该粒子的比荷为：

；
（2）若偏转磁场的区域为圆形，且与MN相切于G点，如图乙所示，其它条件不变，要保证上述粒子从G点垂直于MN进入偏转磁场后不能打到MN边界上（MN足够长），求磁场区域的半径应满足的条件．

下列所描述的运动中，不可能存在的是（）
A．路程很长而位移很小
B．速度变化量很大而加速度很小
C．速度变化越来越快而加速度却越来越小
D．瞬时速度越来越大而加速度越来越小

关于曲线运动，说法错误的是（）
A．作曲线运动的物体所受合力的方向一定与速度方向不在同一直线上
B．做曲线运动的物体的速度一定变化
C．做曲线运动的物体的加速度一定变化
D．两个直线运动的合运动有可能是曲线运动

如图所示，以8m/s匀速行驶的汽车即将通过路口，绿灯还有2s将熄灭，此时汽车距离停车线18m．该车加速时最大加速度大小为2m/s²，减速时最大加速度大小为5m/s²．此路段允许行驶的最大速度为12.5m/s，下列说法中正确的有（）

A．如果距停车线5m处减速，汽车能停在停车线处
B．如果立即做匀减速运动，在绿灯熄灭前汽车一定不能通过停车线
C．如果立即做匀加速运动，在绿灯熄灭前通过停车线汽车一定超速
D．如果立即做匀加速运动，在绿灯熄灭前汽车不能通过停车线

如图所示的位移（s）-时间（t）图象和速度（v）-时间（t）图象中，给出的四条曲线1、2、3、4分别代表四个不同物体的运动情况，关于它们的物理意义，下列描述正确的是（）

A．图线1表示物体做曲线运动
B．s-t图象中t₁时刻v₁＞v₂
C．v-t图象中0至t₃时间内3和4的平均速度大小相等
D．两图象中，t₂、t₄时刻分别表示2、4开始反向运动
