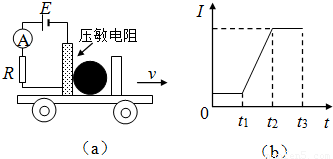

压敏电阻的阻值随所受压力的增大而减小，右位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数如图（b）所示，下列判断正确的是（）
A．从t₁到t₂时间内，小车做匀速直线运动
B．从t₁到t₂时间内，小车做匀加速直线运动
C．从t₂到t₃时间内，小车做匀速直线运动
D．从t₂到t₃时间内，小车做匀加速直线运动

在如图甲、乙、丙中，除导体棒ab可动外，其余部分均固定不动，甲图中的电容器C原来不带电．设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计，图中装置均在水平面面内，且都处于方向垂直水平面（即纸面）向下的匀强磁场中，导轨足够长．现给导体棒ab一个向右的初速度v，在甲、乙、丙三种情形下导体棒ab的最终运动状态是（）

A．三种情形下导体棒ab最终都做匀速运动
B．甲、丙中，ab棒最终将以不同速度做匀速运动；乙中，ab棒最终静止
C．甲、丙中，ab棒最终将以相同速度做匀速运动；乙中，ab棒最终静止
D．三种情形下导体棒ab最终都做静止

如图所示A、B两点分别固定带有等量同种电荷的点电荷，M、N为AB连线上的两点，且AM=BN，则（）

A．M、N 两点的电势和场强都相等
B．M、N 两点的电势和场强都不相等
C．M、N 两点的电势不同，场强相等
D．M、N 两点的电势相同，场强不相等

如图所示，电流表A₁（0～3A）和A₂（0～0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是（）
A．A₁、A₂的读数之比为1：1
B．A₁、A₂的读数之比为5：1
C．A₁、A₂的指针偏转角度之比为1：1
D．A₁、A₂的指针偏转角度之比为1：5

如图所示，质量为m、带电量为+q的带电粒子（重力不计），以初速度v垂直进入相互正交的匀强电场E和匀强磁场B中，从P点离开该区域，此时侧向位移为s，则（）

A．粒子在P点所受的磁场力可能比电场力大
B．粒子的加速度为

C．粒子在P点的速率为

D．粒子在P点的动能为

“2.5V，0.2A”的小灯泡在正常工作时灯丝的电阻是 Ω，电流表的电阻一般为零点几欧姆，电压表的电阻一般为几十千欧，如图所示的甲、乙电路，在本实验中最好采用电路进行测量．

某同学进行了“测定电源电动势和内电阻”的实验，将实验数据描绘得到如图（A）所示的图象．根据图象可得，该电源的电动势为 V，内电阻为 Ω；若该同学在实验时采用如图（B）所示的电路，则电动势的测量值与真实值之间的关系为E_测 E_真，内电阻的测量值与真实值之间的关系为r_测 r_真．

做“测绘小灯泡的伏安特性曲线”实验．
（1）实验电路图已经画出了一部分，如图甲所示，但尚未完整，请将该电路完整地连接好；
（2）按你连接的电路，S闭合后，要使小灯泡的亮度增加，变阻器的滑动触头P应向______（选填“A”或“B”）端移动；
（3）设小灯泡的伏安特性曲线如图乙所示．实验时，需要在0V到小灯泡的额定电压之间选取10个左右的电压值记录它对应的电流值，为较准确地描绘出小电珠的伏安特性曲线，应在图乙中的A、B、C三点中的______点（仅填-个点）附近取较密或较多个电压值．

如图是一个简单的组合逻辑电路，完成其真值表．

A	B	Z
		______
	1	______
1		______
1	1	______

一个初速度为零的电子通过电压为U=4500V的电场加速后，从C点沿水平方向飞入电场强度为E=1.5×10⁵V/m的匀强电场中，到达该电场中另一点D时，电子的速度方向与电场强度方向的夹角正好是120°，如图所示．试求C、D两点沿电场强度方向的距离y．
