电流表的内阻是R_g=100Ω，满刻度电流值是I_g=1mA，现欲把这电流表改装成量程为3V的电压表，正确的方法是（）
A．应串联一个0.1Ω的电阻
B．应并联一个0.1Ω的电阻
C．应串联一个2900Ω的电阻
D．应并联一个2900Ω的电阻

在如图所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为（）
A．1和0
B．0和1
C．1和1
D．0和0

如图所示电路中电源电动势E=3.2V，电阻R=30Ω，小灯泡的额定电压3.0V，额定功率4.5W，当S接1时，电压表读数3V，当S接到位置2时，小灯泡的发光情况（）

A．很暗，甚至不亮
B．正常发光
C．比正常发光略亮
D．有可能被烧坏

如图，水平桌面上放置一根条形磁铁，磁铁中央正上方用绝缘弹簧悬挂一水平直导线，并与磁铁垂直．当直导线中通入图中所示方向的电流时，可以判断出（）

A．弹簧的拉力增大，条形磁铁对桌面的压力减小
B．弹簧的拉力减小，条形磁铁对桌面的压力减小
C．弹簧的拉力增大，条形磁铁对桌面的压力增大
D．弹簧的拉力减小，条形磁铁对桌面的压力增大

如图所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A、B间的电阻为R；供电后，设各家用电器全都同时使用时，测得A、B间电压为U，进线电流为I；经过一段时间t，从总电能表中测得这段时间内消耗的电能为W，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是（）

A．P=I²R
B．P=

C．P=IU
D．P=

如图所示，在示波管下方有一根水平放置的通电直电线，则示波管中的电子束将（）

A．向上偏转
B．向下偏转
C．向纸外偏转
D．向纸里偏转

如图所示，在垂直纸面向里的匀强磁场中，有a、b两个电子从同一处沿垂直磁感线方向开始运动，a的初速度为v，b的初速度为2v．则（）

A．a先回到出发点
B．b先回到出发点
C．a、b同时回到出发点
D．不能确定

在图所示的情况中，电源的a端为极（填“正”或“负”），在通电螺线管中的c点放一小磁针，它的北极受力方向为．

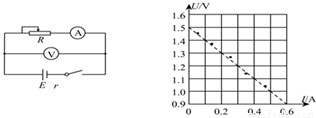

某同学按如图所示的电路图连接电路，并测出路端电压U和电流I的多组数据，做出U-I图象，从U-I图象中可求出电池的电动势E=______V，内电阻r=______Ω．

有一小灯泡，标有“10V，2W“的字样，现用如图甲所示的电路，测定它在不同电压下的实际功率与电压间的关系．实验中需要测定通过小灯泡的电流和它两端的电压．现备有下列器材：
A．直流电源，电动势12V，内电阻不计
B．直流电流表，量程300mA，内阻约为5Ω
C．直流电压表，量程15V，内阻约为15kΩ
D．滑动变阻器，最大电阻20Ω，额定电流2A
E．滑动变阻器，最大电阻1kΩ，额定电流0.5A
F．开关，导线若干
（a）为了尽可能提高实验精度，实验中所选滑动变阻器为（填“D“或“E“）
（b）图甲中电压表未接入电路的一端应接于点（填“a“或“b“）
（c）根据完善后的电路图，将图乙中所给实物连成实验电路．
