如图所示，在y 轴上关于O点对称的A、B 两点有等量同种点电荷+Q，在x轴上C点有点电荷-Q，且CO=OD，∠ADO=60°．下列判断正确的是（ ）
，两个电荷的电势能减少
，两个电荷的电势能增加
一带电油滴在匀强电场E中从a到b的运动轨迹如图中虚线所示，电场方向竖直向下，不计空气阻力．此带电油滴从a运动到b的过程中，能量变化情况是（ ）
如图所示，水平放置的两平行金属板间有一竖直方向匀强电场，板长为L，板间距离为d，在距极板右端L处有一竖直放置的屏M，一带电量为q，质量为M的质点从两板中央平行于极板射入电场，最后垂直打在M屏上．以下说法中正确的是（ ）

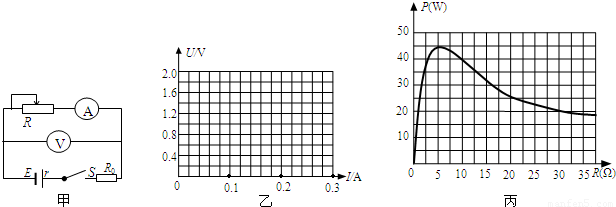

如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R，通过改变滑动变阻器，得到几组电表的实验数据：
（1）R的作用是 ；
（2）用作图法在坐标系内作出U-I图线 ；
（3）利用图线，测得电动势E= V，内阻r= Ω．
（4）某同学测另一串联电池组的输出功率P随外电阻R变化的曲线丙如图所．由所得图线可知，被测电池组电动势E= V，电池组的内阻r= Ω．
0 63532 63540 63546 63550 63556 63558 63562 63568 63570 63576 63582 63586 63588 63592 63598 63600 63606 63610 63612 63616 63618 63622 63624 63626 63627 63628 63630 63631 63632 63634 63636 63640 63642 63646 63648 63652 63658 63660 63666 63670 63672 63676 63682 63688 63690 63696 63700 63702 63708 63712 63718 63726 176998
| U（V） | 1.2 | 1.0 | 0.8 | 0.6 |
| I（A） | 0.10 | 0.17 | 0.23 | 0.30 |
（2）用作图法在坐标系内作出U-I图线 ；
（3）利用图线，测得电动势E= V，内阻r= Ω．
（4）某同学测另一串联电池组的输出功率P随外电阻R变化的曲线丙如图所．由所得图线可知，被测电池组电动势E= V，电池组的内阻r= Ω．
