电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中u为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb．由图可知ηa、ηb的值分别为（ ）
、
、
、
、
如图所示，实线表示在竖直平面内匀强电场的电场线，电场线与水平方向成α角，水平方向的匀强磁场与电场正交，有一带电液滴沿斜向上的虚线l做直线运动，l与水平方向成β角，且α＞β，则下列说法中错误的是（ ）
如图所示，正方形区域abcd中充满匀强磁场，磁场方向垂直纸面向里．一个氢核从ad边的中点m沿着既垂直于ad边又垂直于磁场的方向，以一定速度射入磁场，正好从ab边中点n射出磁场．若将磁场的磁感应强度变为原来的2倍，其它条件不变，则这个氢核射出磁场的位置是（ ）

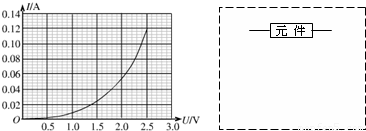

某研究性学习小组为了制作一种传感器，需要选用一电器元件．图为该电器元件的伏安特性曲线，有同学对其提出质疑，先需进一步验证该伏安特性曲线，实验室备有下列器材：| 器件（代号） | 规格 |
| 电流表（A1） | 量程0～50mA，内阻约为50Ω |
| 电流表（A2） | 量程0～200mA，内阻约为10Ω |
| 电压表（V1） | 量程0～3V，内阻约为10kΩ |
| 电流压（V2） | 量程0～15V，内阻约为25kΩ |
| 滑动变阻器（R1） | 阻值范围0～10Ω，允许最大电流1A |
| 滑动变阻器（R2） | 阻值范围1～100Ω，允许最大电流100mA |
| 直流电源（E） | 输出电源6V，内阻不计 |
| 开关（S） | |
| 导线若干 |
②为达到上述目的，请在虚线框内画出正确的实验电路原理图，并标明所用器材的代号．
如图所示，一根轻绳上端固定在O点，下端拴一个重为G的钢球A，球处于静止状态．现对球施加一个方向向右的外力F，使球缓慢偏移，在移动中的每一刻，都可以认为球处于平衡状态．如果外力F方向始终水平，最大值为2G，试分析
质量M=0.6kg的平板小车静止在光滑水面上，如图所示，当t=0时，两个质量都为m=0.2kg的小物体A和B，分别从小车的左端和右端以水平速度v1=5.0m/s和v2=2.0m/s同时冲上小车，当它们相对于小车停止滑动时，没有相碰．已知A、B两物体与车面的动摩擦因数都是0.20，取g=10m/s2，求：
如图所示，电阻不计的平行金属导轨MN和OP放置在水平面内．MO间接有阻值为R=3Ω的电阻．导轨相距d=lm，其间有竖直向下的匀强磁场，磁感强度B=0.5T．质量为m=0.1kg，电阻为r=lΩ的导体棒CD垂直于导轨放置，并接触良好．用平行于 MN的恒力F=1N向右拉动CD．CD受摩擦阻力f恒为0.5N．求
如图所示，ABCD表示竖立在场强为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BCD部分是半径为R的半圆环，轨道的水平部分与半圆环相切，A为水平轨道上的一点，而且，AB=R=0.2m，把一质量m=10g、带电量q=+10-5C的小球在水平轨道的A点由静止释放后，小球在轨道的内侧运动（g=10m/s2）．求：
如图所示，一物块受到一个水平力F作用静止于斜面上，此力F的方向与斜面平行，如果将力F撤去，下列对物块的描述正确的是（ ）
