如图所示，在y 轴上关于O点对称的A、B 两点有等量同种点电荷+Q，在x轴上C点有点电荷-Q，且CO=OD，∠ADO=60°．下列判断正确的是（）
A．D点电场强度为零
B．O点电场强度为零
C．若将点电荷+q从O移向C，电势能增大
D．若将点电荷-q从O移向C，电势能减小

如图所示的分压器电路，滑动变阻器总电阻为R，A、B间负载电阻为R，下列说法正确的是（）

A．当C置于R的中点时，R越大，电压表示数越接近

B．当C置于R的中点时，R越小，电压表示数越接近

C．对于某一个确定的R，C从R的中点向a移动，才有可能使电压表示数为

D．对于某一个确定的R，C从R的中点向b移动，才有可能使电压表示数为

在静电场中，将一电子沿电场线从a点移到b点，电场力做了正功，则（）
A．b点的电势一定比a点高
B．电场线方向一定从b指向a
C．该电荷的动能一定增加
D．b点的电场强度一定比a点大

如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板M、N间，M、N金属板间所加的电压为U，电子最终打在光屏P上，关于电子的运动，则下列说法中正确的是（）

A．滑动触头向右移动时，其他不变，则电子打在荧光屏上的位置上升
B．滑动触头向左移动时，其他不变，则电子打在荧光屏上的位置上升
C．电压U增大时，其他不变，则电子打在荧光屏上的速度大小不变
D．电压U增大时，其他不变，则电子从发出到打在荧光屏上的时间不变

如图中接地的金属球A的半径为R，B处放一电量为Q的点电荷，它到球心距离为r（且R＜＜r），该金属球上感应电荷在球心O处产生的电场强度大小为，球心O处的电势为．

一多用电表的电阻档有三个倍率，分别是×1、×10、×100．用×10档测量某电阻时，操作步骤正确，
（1）如果表盘的示数如图所示，则该电阻的阻值是    Ω；
（2）如果发现表头指针偏转角度很小，为了较准确地进行测量，应换到    档．
（3）用多用表测电压U或测电阻R时，若红表笔插入多用表的正（+）插孔，则    ．
（A）前者（测电压U）电流从红表笔流人多用电表，后者（测电阻）从红表笔流出多用电表
（B）两者电流都从红表笔流入多用表
（C）两者电流都从红表笔流出多用表
（D）前者电流从红表笔流出多用表，后者电流从红表笔流入多用表．

有一待测的电阻器R_x，其阻值约在40～50Ω之间，实验室准备用伏安法来测量该电阻值的实验器材有：
电压表V（量程0～10V，内电阻约20kΩ）；
电流表A₁，（量程0～500mA，内电阻约20Ω）；
电流表A₂，（量程0～300mA，内电阻约4Ω）；
滑动变阻器R₁（最大阻值为10Ω，额定电流为2A）；
滑动变阻器R₂（最大阻值为250Ω，额定电流为0.1A）；
直流电源E（电动势为9V，内电阻约为0.5Ω）；
开关及若干导线．
实验要求电表读数从零开始变化，并能多测出几组电流、电压值，以便画出I-U图线．
（1）电流表应选用．
（2）滑动变阻器选用（选填器材代号）．
（3）请在如图所示的方框内画出实验电路图．

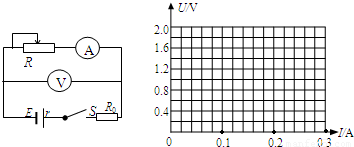

如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R，通过改变滑动变阻器，得到几组电表的实验数据：

U（V）	1.2	1.0	0.8	0.6
I（A）	0.10	0.17	0.23	0.30

（1）R的作用是    ；
（2）用作图法在坐标系内作出U-I图线    ；
（3）利用图线，测得电动势E=    V，内阻r=    Ω．

在匀强电场中，将一电荷量为2×10^-5C的负电荷由A点移到B点，其电势能增加了0.1J，已知A、B两点间距为2cm，两点连线与电场方向成60°角，如图：问：
（1）在电荷由A移到B的过程中，电场力做了多少功？
（2）A、B两点间的电势差为多少？
（3）该匀强电场的电场强度为多大？

如图所示的电路中，电源电动势E=6.0V，内阻r=0.6Ω，电阻R₂=0.5Ω，当开关S断开时，电流表的示数为1.5A，电压表的示数为3.0V，试求：
（1）电阻R₁和R₃的阻值；
（2）当S闭合后，电压表的示数、以及R₂上消耗的电功率．
