金属铂的电阻对温度的高低非常敏感，在下图所示的U-I图象中，可以表示出金属铂电阻的U-I图线的是（）
A．

用伏安法测未知电阻R_x时，若不知R_x的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则（）

A．若电流表示数有显著变化，K应按a
B．若电流表示数有显著变化，K应按b
C．若电压表示数有显著变化，K应按a
D．若电压表示数有显著变化，K应按b

关于使用欧姆表的注意事项，下列说法中正确的是（）
A．用欧姆表测电阻，每次换挡后和测量前都要重新进行电阻调零
B．测电阻时，待测电阻不仅要和电源断开，而且要和别的元件断开
C．测量时，手可以碰两个表笔的金属部分，不会影响测量结果
D．测量完毕后，应拔出表笔，选择开关置于OFF挡位置或交流电压最高挡

如图所示的电路中，C₂=2C₁，R₂=2R₁，下列说法正确的是（）

A．开关处于断开状态，电容器C₂的电量大于C₁的带电量
B．开关处于断开状态，电容器C₁的电量大于C₂的带电量
C．开关处于接通状态，电容器C₂的电量大于C₁的带电量
D．开关处于接通状态，电容器C₁的电量大于C₂的带电量

如图，电源电动势为30V，内电阻不计，一个“6V，12W”的电灯与一个绕线电阻为2Ω的电动机M串连接入电路．已知电路中电灯正常发光，则电动机输出的机械功率为（）

A．40W
B．44W
C．48W
D．60W

如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R₁、R₂的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态，要使尘埃P向下加速运动，下列方法中可行的是（）
A．把R₁的滑片向左移动
B．把R₂的滑片向左移动
C．把R₂的滑片向右移动
D．把闭合的开关S断开

如图所示为某一电路的局部，已知I=3A，I₁=2A，R₁=10Ω，R₂=5Ω，R₃=10Ω，则通过电流表的电流大小和方向分别为（）

A．1.5A，向右
B．1.5A，向左
C．0.5A，向右
D．0.5A，向左

按图连接电路后，灯泡L不亮，用欧姆表检查灯泡L，发现L是好的，用电压表测得U_cd=U_bd=0，U_ad=6V．由此可断定，该电路可能发生的故障是（）

A．R₁短路
B．R₂短路
C．R₁断路
D．R₂断路

如图所示是某电源的路端电压与电流的关系图象，下面结论正确的是（）

A．电源的电动势为6.0V
B．电源的内阻为12Ω
C．电源的短路电流为0.5A
D．电流为0.3A时的外电阻是18Ω

某物理课外兴趣小组，为测量一根细长而均匀的金属材料样品的电阻率：

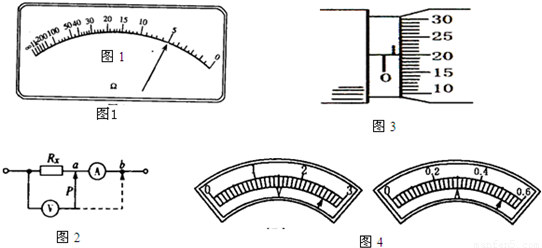

（1）他们先用多用表电阻“×1”挡测量金属丝的电阻时表针指示如图1所示，由此可粗测得金属丝的电阻为______Ω．
（2）为了更准确测量金属丝的电阻，他们准备用伏安法测量金属丝的电阻，由于电流表和电压表的电阻未知，他们将可动触头由位置a移到位置b，同时观察电流表和电压表示数的变化，发现电流表A的示数变化显著．为减小误差，你认为宜将可动触头P接______（a或b）．

（3）由于电流表和电压表不是理想的，图2中的测量电路存在系统误差，若可动触头P接a，则R_x的测量值______真实值（填“等于”、“大于”、“小于”）
（4）图3、4中分别为用螺旋测微器测金属丝的直径d，用电压表、电流表测金属丝上电压U和电流I的刻度示意图，请分别写出对应的读数：d=______mm，U=______V，I=______A．
