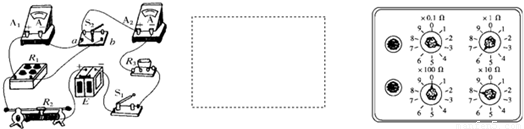

为了测定电流表A₁的内阻，某同学采用如下图所示的实验电路．其中：A₁是待测电流表，量程为300μA，内阻约为100Ω；A₂是标准电流表，量程是200μA；R₁是电阻箱，阻值范围是0～999.9Ω；R₂是滑动变阻器；R₃是保护电阻；E是电池组，电动势为4V，内阻不计；S₁是单刀单掷开关，S₂是单刀双掷开关．

（1）根据图所示电路的实物图，请在右侧的方框中画出实验电路图．
（2）请将该同学的操作补充完整：
①连接好电路，将滑动变阻器R₂的滑片移到最______；（填“左端”或“右端”）将开关S₂扳到接点a处，接通开关S₁；调整滑动变阻器R₂，使电流表A₂的读数是150μA；
②将开关S₂扳到接点b处，______，使电流表A₂的读数仍是150μA．
③若此时电阻箱各旋钮的位置如右图所示，则待测电流表A₁的内阻R_g=______Ω．
（3）上述实验中，无论怎样调整滑动变阻器R₂的滑动位置，都要保证两只电流表的安全．在下面提供的四个电阻中，保护电阻R₃应选用______．（填写阻值前相应的字母）
A．200kΩ B．20kΩ C．15kΩ D．150kΩ

2011年7月2日下午1点半，在杭州滨江区的某一住宅小区，一个2岁女童突然从10楼坠落，在楼下的吴菊萍奋不顾身地冲过去用双手接住了孩子，女孩妞妞稚嫩的生命得救了，吴菊萍的左臂瞬间被巨大的冲击力撞成粉碎性骨折，受伤较重，被网友称为“最美妈妈”．假设孩子跌落处距吴菊萍接住孩子时双手的距离为h=31.25m，其下落过程可视为自由落体运动．吴菊萍站的位置与儿童落地点的水平距离L=12m，她从发现下落孩子到开始跑动所需反应时间为t=0.3s，跑动过程可视为匀速直线运动，速度大小为ν=10m/s．则吴菊萍必须在孩子下落多少距离之前发现儿童？（g取10m/s²）

如图所示，斜面长为S=15m，倾角为θ=37°，一物体质量为m=2kg，从斜面底端的A点开始以初速度v=20m/s，沿斜面向上滑行．斜面与物体间的动摩擦因数为μ=0.5，物体滑到斜面顶端B点时飞出斜面，最后落在与A点处于同一水平面上的C处（sin37°=0.6，cos37°=0.8，g=10m/s²，不计空气阻力），求：
（1）物体由A运动到B所需时间；
（2）物体落到C时的速度大小为多少？

如图，光滑半圆形轨道半径为R，水平面粗糙，弹簧自由端D与轨道最低点C距离为4R，一质量为m的可视为质点的小物块自圆轨道中点B由静止释放，压缩弹簧后被弹回到D点恰好静止．已知物块与水平面的动摩擦因数为0.2：重力加速度为g，弹簧始终处在弹性限度内，求：
（1）弹簧的最大压缩量和最大弹性势能
（2）现把D点右侧水平地面打磨光滑，且已知弹簧压缩时弹性势能与压缩量的二次方成正比，使小物块压缩弹簧，释放后能通过半圆轨道最高点A，压缩量至少是多少？

如图甲所示，一个绝缘倾斜直轨道固定在竖直面内，轨道的AB部分粗糙，BF部分光滑．整个空间存在着竖直方向的周期性变化的匀强电场，电场强度随时间的变化规律如图乙所示，t=0时电场方向竖直向下．在虚线的右侧存在着垂直纸面向里的匀强磁场，磁感应强度为

．现有一个质量为m，电量为q的带正电的物体（可以视为质点），在t=0时从A点静止释放，物体与轨道间的动摩擦因数为μ，t=2s时刻，物体滑动到B点．在B点以后的运动过程中，物体没有离开磁场区域，物体在轨道上BC段的运动时间为1s，在轨道上CD段的运动时间也为1s．（物体所受到的洛伦兹力小于2mgcosθ）
（1）若轨道倾角为θ，求物块滑动到B的速度大小．
（2）若轨道倾角θ角未知，而已知BC及CD的长度分别为S₁、S₂，求出倾角θ的三角函表达式（用S₁、S₂、g表示）
（3）观察物体在D点以后的运动过程中，发现它并未沿着斜面运动，而且物块刚好水平打在H点处的竖直挡板（高度可以忽略）上停下，斜面倾角θ已知，求F点与H点的间距L．

如图为节日里悬挂灯笼的一种方式，A、B点等高，O为结点，轻绳AO、BO长度相等，拉力分别为F_A、F_B，灯笼受到的重力为 G．下列表述正确的是（）
A．F_A一定小于G
B．F_A与F_B大小相等
C．F_A与F_B是一对平衡力
D．F_A与F_B大小之和等于G

如图所示，平直木板AB倾斜放置，板上的P点距A端较近，小物块与木板间的动摩擦因数由A到B逐渐减小，先让物块从A由静止开始滑到B．然后，将A着地，抬高B，使木板的倾角与前一过程相同，再让物块从B由静止开始滑到A．上述两过程相比较，下列说法中一定正确的有（）
A．物块经过P点的动能，前一过程较小
B．物块从顶端滑到P点的过程中因摩擦产生的热量，前一过程较少
C．物块滑到底端的速度，前一过程较大
D．物块从顶端滑到底端的时间，前一过程较长

如图所示，在外力作用下某质点运动的υ-t图象为正弦曲线．从图中可以判断（）
A．在0～t₁时间内，外力做正功
B．在0～t₁时间内，外力的功率逐渐增大
C．在t₂时刻，外力的功率最大
D．在t₁～t₃时间内，外力做的总功为零

如图所示，一根轻弹簧竖直直立在水平面上，下端固定．在弹簧正上方有一个物块从高处自由下落到弹簧上端O，将弹簧压缩．当弹簧被压缩了x时，物块的速度减小到零．从物块和弹簧接触开始到物块速度减小到零过程中，物块的加速度大小a随下降位移大小x变化的图象，可能是图中的（）

1990年4月25日，科学家将哈勃天文望远镜送上距地球表面约600km的高空，使得人类对宇宙中星体的观测与研究有了极大的进展．假设哈勃望远镜沿圆轨道绕地球运行．已知地球半径为6.4×10⁶m，利用地球同步卫星与地球表面的距离为3.6×10⁷m这一事实可得到哈勃望远镜绕地球运行的周期．以下数据中最接近其运行周期的是（）
A．0.6小时
B．1.6小时
C．4.0小时
D．24小时
