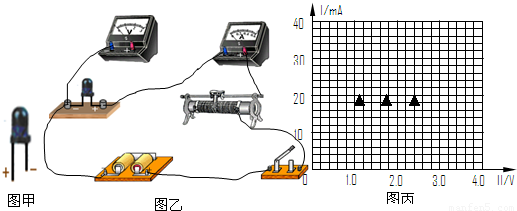

发光二极管在生产和生活中得到了广泛应用.图甲是一种发光二极管的实物图,正常使用时,带“+”号的一端接高电势,带“-”号的一端接低电势.某同学想描绘它的伏安特性曲线,实验测得它两端电压U和通过它电流I的数据如下表所示:
(1)实验室提供的器材如下:
A.电压表(量程0-3V,内阻约10kΩ) B.电压表(量程0-15V,内阻约25kΩ)
C.电流表(量程0-50mA,内阻约50Ω) D.电流表(量程0-0.6A,内阻约1Ω)
E.滑动变阻器(阻值范围0-10Ω,允许最大电流3A)
F.电源(电动势6V,内阻不计) G.开关,导线
该同学做实验时,电压表选用的是______,电流表选用的是______(填选项字母).
(2)请在图乙中以笔划线代替导线,按实验要求将实物图中的连线补充完整.
(3)根据表中数据,在图丙所示的坐标纸中画出该发光二极管的I-U图线.
(4)若此发光二极管的最佳工作电流为10mA,现将此发光二极管与电动势为3V、内阻不计的电池组相连,还需串联一个阻值R=______Ω的电阻,才能使它工作在最佳状态 (结果保留三位有效数字).
0 63219 63227 63233 63237 63243 63245 63249 63255 63257 63263 63269 63273 63275 63279 63285 63287 63293 63297 63299 63303 63305 63309 63311 63313 63314 63315 63317 63318 63319 63321 63323 63327 63329 63333 63335 63339 63345 63347 63353 63357 63359 63363 63369 63375 63377 63383 63387 63389 63395 63399 63405 63413 176998
| U/V | 0.40 | 0.80 | 1.20 | 1.60 | 2.00 | 2.40 | 2.80 | |
| I/mA | 0.9 | 2.3 | 4.3 | 6.8 | 12.0 | 19.0 | 30.0 |
A.电压表(量程0-3V,内阻约10kΩ) B.电压表(量程0-15V,内阻约25kΩ)
C.电流表(量程0-50mA,内阻约50Ω) D.电流表(量程0-0.6A,内阻约1Ω)
E.滑动变阻器(阻值范围0-10Ω,允许最大电流3A)
F.电源(电动势6V,内阻不计) G.开关,导线
该同学做实验时,电压表选用的是______,电流表选用的是______(填选项字母).
(2)请在图乙中以笔划线代替导线,按实验要求将实物图中的连线补充完整.
(3)根据表中数据,在图丙所示的坐标纸中画出该发光二极管的I-U图线.
(4)若此发光二极管的最佳工作电流为10mA,现将此发光二极管与电动势为3V、内阻不计的电池组相连,还需串联一个阻值R=______Ω的电阻,才能使它工作在最佳状态 (结果保留三位有效数字).
