在以下几幅图中，洛伦兹力的方向判断正确的是（）
A．

如图所示是粒子速度选择器的原理图，如果粒子所具有的速率v=E/B那么（）

A．带正电粒子必须沿ab方向从左侧进入场区，才能沿直线通过
B．带负电粒子必须沿ba方向从右侧进入场区，才能沿直线通过
C．不论粒子电性如何，沿ab方向从左侧进入场区，都能沿直线通过
D．不论粒子电性如何，沿ba方向从右侧进入场区，都能沿直线通过

如图，虚线A．b和c是某静电场中的等势面，它们的电势分别为U_a、U_b和U_c．U_a＞U_b＞U_c一带正电的粒子射入电场中，其运动轨迹如实线KLMN所示，由图可知（）

A．粒子从K到L的过程中，电场力做负功
B．粒子从L到M的过程中，电场力做负功
C．粒子从K到L的过程中，静电势能增加
D．粒子从L到M的过程中，动能减少

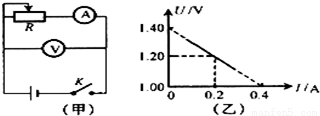

用如图甲所示的电路做“测定电池的电动势和内电阻”的实验，根据测得的数据做出了如图乙所示的U-I图象，由图可知测得的电池的电动势为______V，内电阻为______Ω．

条形磁铁位于线圈L的正上方，N极朝下．灵敏电流G、电容C与线圈L连成如图所示的电路．现使磁铁从静止开始加速下落，在N极接近线圈上端的过程中，流过G的电流方向和电容器极板的带电情况是（）

A．从a到b，上极板带正电
B．从a到b，下极板带正电
C．从b到a，上极板带正电
D．从b到a，下极板带正电

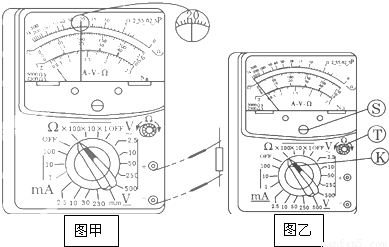

（1）图甲为多用电表的示意图，其中S、K、T为三个可调节的部件．现用此电表测量一阻值约为20Ω～30Ω的定值电阻，测量的某些操作步骤如下：
①调节可调部件______，使电表指针停在______位置；
②调节可调部件K，使它的尖端指向______位置；
③将红、黑表笔分别插入“+”、“-”插孔，笔尖相互接触，调节可调部件______，使电表指针指向______位置．
（2）在用多用电表测量另一电阻的阻值时，电表的读数如图乙所示（部件K指向×1kΩ档位置），则该电阻的阻值为______Ω．

如图所示，两平行金属导轨间的距离L=0.40m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.50T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E=4.5V、内阻r=0.50Ω的直流电源，另一端接有电阻R=5.0Ω．现把一个质量为m=0.040kg的导体棒ab放在金属导轨上，导体棒静止．导体棒与金属导轨垂直、且接触良好，与金属导轨接触的两点间的导体棒的电阻R=5.0Ω，金属导轨电阻不计，g取10m/s²．已知sin37°=0.60，cos37°=0.80，求：
（1）导体棒受到的安培力大小；
（2）导体棒受到的摩擦力．

如图所示，已知电源电动势ε=20V，内阻r=1Ω，当接入固定电阻R=4Ω时，电路中标有“3V 4.5W”的灯泡L和内阻r′=0.5Ω的小型直流电动机恰能正常工作，求
（1）电路中的电流强度？
（2）电动机的额定工作电压？
（3）电源的总功率？

如图所示，匀强电场区域和匀强磁场区域是紧邻的，且宽度相等均为 d，电场方向在纸平面内，而磁场方向垂直纸面向里．一带正电粒子从 O 点以速度 v 沿垂直电场方向进入电场，在电场力的作用下发生偏转，从 A 点离开电场进入磁场，离开电场时带电粒子在电场方向的位移为电场宽度的一半，当粒子从C点穿出磁场时速度方向与进入电场O点时的速度方向一致，（带电粒子重力不计）求：
（l）粒子从 C 点穿出磁场时的速度v；
（2）电场强度 E 和磁感应强度 B 的比值 E/B；
（3）粒子在电、磁场中运动的总时间．

质量为m的物体静止在粗糙的水平地面上．现用一水平拉力使物体从静止开始运动，其运动的v-t图象如图所示．下列关于物体运动过程分析正确的是（）

A．0-t₁内拉力逐惭减小
B．0-t₁内拉力对物体做负功
C．在t₁-t₂时间内拉力的功率为零
D．在t₁-t₂时间内合外力做功
