如右图所示，有一矩形线圈，面积为S，匝数为N，内阻为r，绕垂直磁感线的对称轴OO′以角速度ω匀速转动，从图示位置转90的过程中，下列说法正确的是（ ）

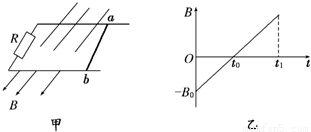

如图甲所示，光滑导轨水平放置在与水平方向夹60度角斜向下的匀强磁场中，匀强磁场的磁感应强度B随时间的变化规律如图乙所示（规定斜向下为正方向），导体棒ab垂直导轨放置，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t时间内，能正确反映流过导体棒ab的电流i和导体棒ab所受水平外力F随时间t变化的图象是（ ）
如图所示，在边长为l的正方形区域内，有与y轴平行的匀强电场和垂直于纸面的匀强磁场．一个带电粒子（不计重力）从原点O沿x轴进入场区，恰好做匀速直线运动，穿过场区的时间为T；若撤去磁场，只保留电场，其他条件不变，该带电粒子穿过场区的时间为
T；若撤去电场，只保留磁场，其他条件不变，那么，该带电粒子穿过场区的时间应该是（ ）
T
T
T
T
如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：
为了能正常进行测量并可能减小误差，实验要求测量时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化．
（1）请在方框内画出电路原理图并标明所用器材的符号；
（2）待测电阻的表达式RX=______（用表中规定的字母表示）．
0 62845 62853 62859 62863 62869 62871 62875 62881 62883 62889 62895 62899 62901 62905 62911 62913 62919 62923 62925 62929 62931 62935 62937 62939 62940 62941 62943 62944 62945 62947 62949 62953 62955 62959 62961 62965 62971 62973 62979 62983 62985 62989 62995 63001 63003 63009 63013 63015 63021 63025 63031 63039 176998
| 器材 | 规格 |
| 待测电阻RX | 阻值在900至1000之间 |
| 电源E | 具有一定内阻，电动势约9.0V |
| 电压表V1（测量值用U1表示） | 量程2.0V，内阻r1=1000Ω |
| 电压表V2（测量值用U2表示） | 量程5.0V，内阻r2=2500Ω |
| 电流表A（测量值用I表示） | 量程3.0A，内阻r=0.10Ω |
| 滑动变阻器R | 最大阻值约100Ω，额定电流0.5A |
| 开关s导线若干 |
（1）请在方框内画出电路原理图并标明所用器材的符号；
（2）待测电阻的表达式RX=______（用表中规定的字母表示）．
