如图所示为光由玻璃射入空气中的光路图，直线AB与CD垂直，其中一条是法线．入射光线与CD的夹角为α，折射光线与CD的夹角为β，（α＞β，α+β≠90°），则该玻璃的折射率n等于（）
A．

如图所示，是一列简谐横波在某一时刻的波形图象．已知该波沿x轴正方向传播，波速为10m/s，则下列说法正确的是（）

A．从该时刻起经过0.2s，Q质点通过的路程是0.2m
B．从该时刻起经过0.2s，Q质点相对平衡位置的位移为0.2m
C．P质点从该时刻起第一次到达正的最大位移处所用的时间等于0.35s
D．P质点从该时刻起每经过（0.4n+0.05）s（n=0，1，2，3…）回到平衡位置

两个点电荷Q₁，Q₂固定于x轴上，将一带正电的试探电荷从足够远处沿x轴负方向移近Q₂（位于坐标原点O），在移动过程中，试探电荷的电势能随位置的变化关系如图所示．则下列判断正确的是（）

A．M点电势为零，N点场强为零
B．M点场强为零，N点电势为零
C．Q₁带负电，Q₂带正电，且Q₂电荷量较小
D．Q₁带正电，Q₂带负电，且Q₂电荷量较小

如图所示，平行金属导轨与水平面成θ角，导轨与固定电阻R₁和R₂相连，匀强磁场垂直穿过导轨平面．有一导体棒ab，质量为m，导体棒的电阻与固定电阻R₁和R₂的阻值均相等，与导轨之间的动摩擦因数为μ，导体棒ab沿导轨向上滑动，当上滑的速度为v时，受到安培力的大小为F．此时（）
A．电阻R₁消耗的热功率为

B．电阻R₁消耗的热功率为

C．整个装置因摩擦而消耗的热功率为μmgvcosθ
D．整个装置消耗的机械功率为（F+μmgcosθ）v

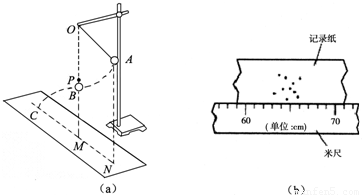

某研究性学习小组用如图（a）所示装置验证机械能守恒定律．让一个摆球由静止开始从A位置摆到B位置，若不考虑空气阻力，小球的机械能应该守恒，即

mv²=mgh．直接测量摆球到达B点的速度v比较困难．现让小球在B点处脱离悬线做平抛运动，利用平抛的特性来间接地测出v．
如图（a）中，悬点正下方P点处放有水平放置炽热的电热丝，当悬线摆至电热丝处时能轻易被烧断，小球由于惯性向前飞出作平抛运动．在地面上放上白纸，上面覆盖着复写纸，当小球落在复写纸上时，会在下面白纸上留下痕迹．
用重锤线确定出A、B点的投影点N、M．重复实验10次（小球每一次都从同一点由静止释放），球的落点痕迹如图（b）所示，图中米尺水平放置，零刻度线与M点对齐．用米尺量出AN的高度h₁、BM的高度h₂，算出A、B两点的竖直距离，再量出M、C之间的距离x，即可验证机械能守恒定律．已知重力加速度为g，小球的质量为m．
（1）根据图（b）可以确定小球平抛时的水平射程为______cm．
（2）用题中所给字母表示出小球平抛时的初速度v=______

某同学到实验室做《测电源电动势和内阻》的实验时，发现实验台上有以下器材：待测电源（电动势未知，内阻约为2Ω）；一个阻值未知的电阻R；多用电表一只；电压表两只；电流表一只；滑动变阻器一只；开关一个，导线若干．
（1）该同学首先用多用电表粗略测量电源的电压，电表指针和选择开关分别如图所示，则该电表读数为______V；

（2）为较准确地测量该电源的电动势和内电阻并同时测出定值电阻R的阻值，他设计了如图所示的电路．实验时他用U₁、U₂、I分别表示电表V₁、V₂、A的读数，在将滑动变阻器的滑片移动到不同位置时，记录了U₁、U₂、I的一系列值．并作出下列三幅U---I图线来处理实验数据，从而计算电源电动势、内阻以及定值电阻R的值．
其中，可直接算出电源电动势和内电阻的图是______，可直接算出定值电阻R的图是______．
（3）本实验中定值电阻的测量存在误差，造成这一误差的原因是______
A．由电压表V₁、V₂分流共同造成 B．由电压表V₁、V₂分流及电流表分压共同造成
C．只由电压表V₂分流造成 D．由电流表、滑动变阻器分压共同造成．

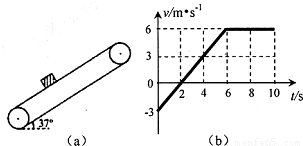

如图（a）所示，一倾角为37°的传送带以恒定速度运行．现将一质量m=2kg的小物体以某一初速度放上传送带，物体相对地面的速度随时间变化的关系如图（b）所示，取沿传送带向上为正方向，g=10m/s²，sin37°=0.6，cos37°=0.8．求：
（1）0-10s内物体位移的大小；
（2）物体与传送带间的动摩擦因数；
（3）0-10s内物体机械能增量及因与传送带摩擦产生的热量Q．

如图（甲）所示，一对平行光滑轨道放置在水平面上，两轨道相距l=1m，两轨道之间用R=3Ω的电阻连接，一质量m=0.5kg、电阻r=1Ω的导体杆与两轨道垂直，静止放在轨道上，轨道的电阻可忽略不计．整个装置处于磁感应强度B=2T的匀强磁场中，磁场方向垂直轨道平面向上，现用水平拉力沿轨道方向拉导体杆，拉力F与导体杆运动的位移s间的关系如图（乙）所示，当拉力达到最大时，导体杆开始做匀速运动，当位移s=2.5m时撤去拉力，导体杆又滑行了一段距离s'后停下，在滑行s'的过程中电阻R上产生的焦耳热为12J．求：
（1）拉力F作用过程中，通过电阻R上电量q；
（2）导体杆运动过程中的最大速度v_m；
（3）拉力F作用过程中，电阻R上产生的焦耳热．

如图甲所示，两平行金属板接有如图乙所示随时间t变化的电压U，两板间电场可看作均匀的，且两板外无电场，板长L=0.2m，板间距离d=0.2m．在金属板右侧有一边界为MN的区域足够大的匀强磁场，MN与两板中线OO'垂直，磁感应强B=5X10^-3T，方向垂直纸面向里．现有带正电的粒子流沿两板中线OO'连续射人电场中，已知每个粒子速度V=10⁵m/s，比荷q/m=10⁸C/kg，重力忽略不计，在每个粒子通过电场区域的极短时间内，电场可视作是恒定不变的．
（1）试求带电粒子射出电场时的最大速度．
（2）证明：在任意时刻从电场射出的带电粒子，进人磁场时在MN上的人射点和在MN上出射点的距离为定值，写出该距离的表达式．
（3）从电场射出的带电粒子，进人磁场运动一段时间后又射出磁场，求粒子在磁场中运动的最长时间和最短时间．

香港中文大学第三任校长高锟荣获了2009年诺贝尔物理学奖．诺贝尔奖委员会高度评价了高锟的贡献，评委会指出：高锟1966年发现如何通过光学玻璃纤维远距离传输光信号的工作，成为今日电话和高速互联网等现代通信网络运行的基石．下列关于“光纤”及原理的说法中，错误的是（）
A．光纤通信具有传输容量大、衰减小、抗干扰性强等优点
B．光纤通信、全息照相、数码相机及医用纤维式内窥镜都是利用了光的全反射原理
C．实用光导纤维是由内芯和外套两层组成．内芯的折射率比外套的大，光传播时在内芯与外套的界面上发生全反射
D．当今，在信号的传输领域中，光纤电缆（“光缆”）已经几乎完全取代了传统的铜质“电缆”，成为传播信息的主要工具，是互联网的骨架，并已连接到普通社区
