如图所示，在水平向右的匀强电场中，在O点固定一电荷量为Q的正电荷，a、b、c、d为以O为圆心的同一圆周上的四点，bd连线与电场线平行，ac连线与电场线垂直．则（）

A．a、c两点的场强相同
B．b点的场强大于a点的场强
C．da间的电势差大于ab间的电势差
D．检验电荷在a点的电势能大于在c点的电势能

如图所示，在一固定水平放置的闭合导体圆环上方，有一条形磁铁，从离地面高h处，由静止开始下落，最后落在水平地面上．磁铁下落过程中始终保持竖直方向，并从圆环中心穿过圆环，而不与圆环接触．若不计空气阻力，重力加速度为g，下列说法中正确的是（）

A．在磁铁下落的整个过程中，圆环中的感应电流方向先逆时针后顺时针（从上向下看圆环）
B．磁铁在整个下落过程中，所受线圈对它的作用力先竖直向上后竖直向下
C．磁铁在整个下落过程中，它的机械能不变
D．磁铁落地时的速率一定等于

如图所示，某一真空室内充满竖直向下的匀强电场E，在竖直平面内建立坐标xOy，在y＜0的空间里有与场强E垂直的匀强磁场B，在y＞0的空间内，将一质量为m的带电液滴（可视为质点）自由释放，此液滴则沿y轴的负方向，以加速度a=2g（g为重力加速度）做匀加速直线运动，当液滴运动到坐标原点时，瞬间被安置在原点的一个装置改变了带电性质（液滴所带电荷量和质量均不变），随后液滴进入y＜0的空间运动．液滴在y＜0的空间内的运动过程中（）

A．重力势能一定不断减小
B．电势能一定先减小后增大
C．动能不断增大
D．动能保持不变

如甲图所示，是用落体法验证机械能守恒定律的实验装置．（g取9.80m/s²）
①选出一条纸带如乙图所示，其中O点为打点计时器打下的第一个点，A、B、C为三个计数点，打点计时器通以50Hz的交流电．用分度值为1mm的刻度尺测得的各间距值已标在乙图中，在计数点A和B、B和C之间还各有一个点，重锤的质量为1.00kg．甲同学根据乙图中的测量数据算出：当打点计时器打B点时重锤的重力势能比开始下落时减少了______J；打点计时器打B点时重锤的速度v_B=______m/s，此时重锤的动能是______J．（结果均保留三位有效数字）

②乙同学利用他自己做实验时打出的纸带，测量出了各计数点到打点计时器打下的第一个点的距离h，算出了各计数点对应的速度v，以

v²为纵轴，以h为横轴，画出了如丙图所示的图线．
（a）图线的斜率的值近似等于______．
A．19.6 B．9.80 C．4.90 D．2.45
（b）图线未过原点O的原因是：______．

用电流表和电压表测一个电阻值约为25kΩ、额定功率为

W的电阻R_x的阻值，备用器材有：
①量程0～100μA，内阻约为500Ω的电流表A₁
②量程0～500μA，内阻约为300Ω的电流表A₂
③量程0～1V，内阻约为10kΩ的电压表V₁
④量程0～15V，内阻约为100kΩ的电压表V₂
⑤量程0～50V，内阻约为500kΩ的电压表V₃
⑥直流稳压电源两端的输出电压为16V
⑦滑动变阻器，阻值范围 0～500Ω，允许最大电流 lA
⑧待测电阻R_x，开关和导线若干
（1）为了测量准确，电压表应选，电流表应选．（填写仪器前的序号）
（2）在方框内画出实验电路图．
（3）若测量值为R_测，真实值为R_真，那么在操作、读数、计算均正确无误的情况下，R_测 R_真（选填“大于”、“等于”或“小于”）．

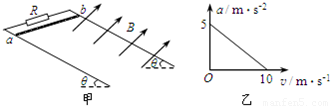

如图甲所示，在一对平行光滑的金属导轨的上端连接一阻值为R=4Ω的定值电阻，两导轨在同一平面内，质量为m=0.1kg，长为L=0.1m的导体棒ab垂直于导轨，使其从靠近电阻处由静止开始下滑，已知导体棒电阻为r=1Ω，整个装置处于垂直于导轨平面向上的匀强磁场中，导体棒下滑过程中加速度a与速度v的关系如图乙所示．求：
（1）导轨平面与水平面间夹角θ
（2）磁场的磁感应强度B；
（3）若靠近电阻处到底端距离为20m，ab棒在下滑至底端前速度已达10m/s，求ab棒下滑到底端的整个过程中，电阻R上产生的焦耳热．

如图所示，在绝缘水平面上放一质量m=2.0×10^-3kg的带电滑块A，所带电荷量q=1.0×10^-7C．在滑块A的左边L=0.3m处放置一个不带电的绝缘滑块B，质量M=4.0×10^-3kg，B与一端连在竖直墙壁上的轻弹簧接触（不连接）且弹簧处于自然状态，弹簧原长S=0.05m．如图所示，在水平面上方空间加一水平向左的匀强电场，电场强度的大小为E=4.0×10⁵N/C，滑块A由静止释放后向左滑动并与滑块B发生碰撞，设碰撞时间极短，碰撞后两滑块结合在一起共同运动并一起压缩弹簧至最短处（弹性限度内），此时弹性势能E=3.2×10^-3J，此后两滑块始终没有分开，两滑块的体积大小不计，与水平面间的动摩擦因数均为μ=0.5，g取10m/s²．求：
（1）两滑块碰撞后刚结合在一起的共同速度v；
（2）两滑块被弹簧弹开后距竖直墙壁的最大距离s．

如图所示，半径为r、圆心为O₁的虚线所围的圆形区域内存在垂直纸面向外的匀强磁场，在磁场右侧有一坚直放置的平行金属板M和N，两板间距离为L，在MN板中央各有一个小孔O₂、O₃、O₁、O₂、O₃在同一水平直线上，与平行金属板相接的是两条竖直放置间距为L的足够长的光滑金属导轨，导体棒PQ与导轨接触良好，与阻值为R的电阴形成闭合回路（导轨与导体棒的电阻不计），该回路处在磁感应强度大小为B，方向垂直纸面向里的匀强磁场中，整个装置处在真空室中，有一束电荷量为+q、质量为m的粒子流（重力不计），以速率v从圆形磁场边界上的最低点E沿半径方向射入圆形磁场区域，最后从小孔O₃射出．现释放导体棒PQ，其下滑h后开始匀速运动，此后粒子恰好不能从O₃射出，而从圆形磁场的最高点F射出．求：
（1）圆形磁场的磁感应强度B′．
（2）导体棒的质量M．
（3）棒下落h的整个过程中，电阻上产生的电热．

某物体做直线运动的v-t图象如图所示，据此判断下列（F表示物体所受合力，x表示物体的位移）四个选项中正确的是（）

如图所示，完全相同的质量为m的A、B两球，用两根等长的细线悬挂在O点，两球之间夹着一根劲度系数为k的轻弹簧，静止不动时，弹簧处于水平方向，两根细线之间的夹角为θ．则弹簧的长度被压缩了（）
A．
