下列由基本门组成的电路中，能使蜂鸣器发出声音的是（）
A．

如图所示，是测定两个电源的电动势和内电阻的实验中得到的电流和路端电压图线，则下列说法正确的是（）

A．当I₁=I₂时，电源总功率P₁=P₂
B．当I₁=I₂时，外电阻R₁=R₂
C．当U₁=U₂时，电源输出功率P_出1＜P_出2
D．当U₁=U₂时，电源内部消耗的电功率P_内1＜P_内2

如图所示为多用电表的指针在正确测量时的示数，若选择开关旋在直流25V挡，被测电压为 V；若选择开关旋在500mA挡，被测电流为 A；若选择开关旋在×100Ω挡，被测电阻为．

小灯泡灯丝的电阻会随温度的变化而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室各有的器材是：电压表（0-3V，3kΩ）、电流表（0～0.6A，0.5Ω、电池、开关，滑动变阻器、待测小灯泡（电阻约为几欧）、导线若干．实验时，要求小灯泡两端的电压从零开始逐渐增大．

①他们应选用图甲中______图所示电路进行实验．
②根据实验测得数据描绘出如图乙所示的U--I图象，由图乙分析可知，小灯泡电阻随温度变化的情况是______，
③已知实验中使用的小灯泡标有1.5V字样，请你根据上述实验结果求出小灯泡在1.5V电压下的实际功率是______W．

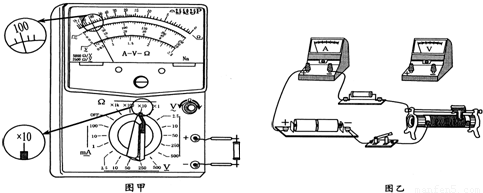

某同学测量一只未知阻值的电阻．

①他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示，请你读出其阻值大小为______Ω．为了使多用电表测量的结果更准确，该同学接着应该进行哪些操作？
答：______．
②若该同学再用“伏安法”测量该电阻，所用器材如图乙所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为10Ω．图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．
③该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将______ （填“大于”、“小于”或“等于”）被测电阻的实际阻值．

如图所示，电源电动势E=10.0V，其内阻不计．固定电阻的阻值R₁=4.0Ω，可变电阻R₂的阻值可在0～10.0Ω之间调节，电容器的电容C=30.0μF．求：
（1）闭合开关S，当R₂取何值时，R₂消耗的功率最大，最大功率为多少．
（2）在R₂消耗的功率最大状态时，将开关S断开，这以后流过R₁的总电荷量为多少？

如图所示，电源的电动势E=110V，电阻R₁=21Ω，电动机绕组的电阻R=0.5Ω，电键S₁始终闭合．当电键S₂断开时，电阻R₁的电功率是525W；当电键S₂闭合时，电阻R₁的电功率是336W，求：
（1）电源的内电阻；
（2）当电键S₂闭合时流过电源的电流和电动机的输出功率．

如图所示，上表面有一段光滑圆弧的质量为M的小车A置于光滑平面上，在一质量为m的物体B自弧上端自由滑下的同时释放A，则（）

A．在B下滑过程中，B的机械能守恒
B．轨道对B的支持力对B不做功
C．在B下滑的过程中，A和地球组成的系统的机械能守恒
D．A、B和地球组成的系统的机械能守恒

如图所示，分别用F₁、F₂、F₃将质量为m的物体由静止沿同一光滑斜面以相同的加速度从斜面底端拉到斜面的顶端，物体到达斜面顶端时，力F₁、F₂、F₃的功的关系为（）

A．W₁=W₂=W₃
B．W₁＞W₂=W₃
C．W₁＜W₂＜W₃
D．W₁＞W₂＞W₃

我国武广高速铁路在2009年年底全线通车，这样大大减缓了现有京广线的运输压力．若在水平直轨道上以额定功率行驶的列车，所受阻力与质量成正比，由于发生紧急情况，使最后几节车厢与车体分离，分离后车头保持额定功率运行，则（）
A．脱离部分做匀减速运动，车头部分做匀加速运动
B．分离出的车厢越多，车头能获得的最大速度越大
C．车头部分所受牵引力减小，速度也减小
D．车头部分所受牵引力增大，所以速度增大
