匀强磁场中有一段长为0.2m的直导线，它与磁场方向垂直，当通过3A的电流时，受到6.0×10^-2N的磁场力，则磁场的磁感强度是特；当通电导线长度缩短一半时，磁场的磁感强度是特．

如图所示，质量为m的小球，自A点由静止开始沿半径为R的

光滑圆弧滚
下，到达B点后进入粗糙的水平面，到达C点时的速度为v，小球由A到B的
过程中重力做的功为，由B到C过程中，产生的内能为．

在图的电路中，R是阻值为“0～15Ω”，额定电流为2A的滑动变阻器，L是一个“12V、24W”的灯泡，电路两端电压保持恒定．当电键S断开，且滑动变阻器Pa部分电阻为4Ω时，灯泡正常发光，则电路两端电压U= V．当滑动变阻器Pa部分电阻为9Ω时，电建S闭合后，流过灯泡的电流为 A．

如图为某区域的电场线，A、B为电场中的两点，在图中作出放在A处的负电荷所受电场力的方向和B点处的电场强度方向．

（1）开关K闭合后的通电螺线管外部小磁针静止时指向如图a所示．请判断并在螺线管上画出导线的绕行方向；
（2）处于匀强磁场的通电直导线如图b所示，请判断并标出通电直导线所受磁场力的示意图．

模块机器人是根据模块电路组合的思路设计而成，它由传感器、控制器和______三类模块组成．如果设计一个火警报警机器人，使用一个温度传感器，则控制器可以选择______（选填与、或、非）门电路控制方式．

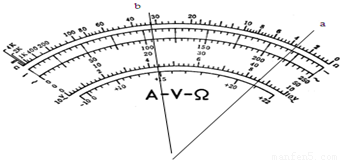

（1）用多用表的欧姆档测量某电阻时，如果测量时指针的偏转情况如图a所示，则应______ （选填“增大”、“减小”）倍率，调整倍率后测量阻值前必须进行的操作是______．若最后选定的倍率为“×100”，指针指在如图b所示位置，该电阻的阻值为______ 欧．
（2）若用多用表测电压，选定直流电压“10V”挡，指针指在如图中b所示位置，该电压值为______伏．

图所示是利用DIS测定电动机效率的电路，试完成下列问题：
（1）图中方框A、B、C分别为：
A______，B______，C______．（选填“电压传感器”、“电流传感器”和“数据采集器”）；
（2）在实验中，通过B、C测得的物理量的数值分别是X、Y，电动机的内阻为r，则此时电动机的输入功率的表达式P_入=______；
（3）在实验中，电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则电动机的效率 η=______．（重力加速度为g）

在密立根油滴实验装置中，喷雾器向透明的盒子里喷入带点油滴，小盒子内的上、下两金属板分别接在电源两极，通过改变两极板间电场强度可控制带点油滴在板间的运动状态．已知某油滴所受的重力为1.8×10^-9N，当电场强度调节为4.0×10⁴N/C时，通过显微镜观察该油滴竖直向下做匀速直线运动，如图所示．
求：（1）该油滴带何种电荷？
（2）该油滴所带电荷量是多少？
（3）该油滴所带电荷量是元电荷e的多少倍？

某品牌电饭煲的铭牌如下表．其简易工作原理如图，工作时有两种状态：一种是煮饭状态，另一种是保温状态．S₁、S₂两个开关中有一个是感温材料制成的开关，温度升高到某一值时会自动断开．
（1）煮饭时，电饭煲开关S₁、S₂各处在什么状态．
（2）哪一个是保温电阻？其阻值为多少？
（3）哪一个是煮饭时主要加热电阻？其阻值为多少

电源	消耗功率	容量	煲内气压	类别
220V	煮饭时 700w；保温时 20w	4L	1标准大气压	防触电保护一类
