如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：

器材	规格
待测电阻Rx 电源E 电压表V1 电压表V2 电流表A 滑动变阻器R 开关S、导线若干	阻值在900～1000Ω之间具有一定内阻，电动势约9.0V 量程2.0V，内阻r₁=1000Ω 量程5.0V，内阻r₂=2500Ω 量程3.0V，内阻r₁=0.10Ω 最大阻值约100Ω，额定电流0.5A

为了能正常进行测量并尽可能减小测量误差，实验要求测量时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化．请用实线代替导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量R_x阻值的电路．

如图所示，电源电动势为6伏，内阻为5欧，灯A标有“2V，O.1W”，灯B标有“1.5V，0.075W”，灯C标有“1.5V，0.15W”为使三灯都能正常发光，变阻器R的阻值应为多大？

如图所示的电路中，电源电动势E=6.0V，内阻r=0.6Ω，电阻R₂=0.5Ω，当开关S断开时，电流表的示数为1.5A，电压表的示数为3.0V，试求：
（1）电阻R₁和R₃的阻值；
（2）当S闭合后，电压表的示数、以及R₂上消耗的电功率．

如图所示的电路中，电源电动势E=24V，内阻不计，电容C=12μF，R₁=10Ω，R₃=60Ω，R₄=20Ω，R₅=40Ω，电流表G的示数为零，此时电容器所带电荷量Q=7.2×10^-5C．求电阻R₂的阻值．

如图所示，质量为m、带电量为-q的小球在光滑导轨上运动，竖直半圆形滑环的半径为R，跟斜轨在B点相切．小球在A点时的初速度为V，方向和斜轨平行．整个装置放在方向竖直向下，电场强度为E的匀强电场中，斜轨的高为H，试问：
（1）设小球能到达B点，那么，小球在B点对圆环的压力为多少？
（2）在什么条件下，小球可以匀速沿半圆环到达最高点，这时小球的速度多大？

材料的电阻率ρ随温度变化的规律为ρ=ρ（1+at），其中α称为电阻温度系数，ρ是材料在t=0℃时的电阻率．在一定的温度范围内α是与温度无关的常数．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温数系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10 ^-8Ω?m，碳的电阻率为3.5×10 ^-5Ω?m，附近，在0℃时，．铜的电阻温度系数为3.9×10 ^-3℃^-1，碳的电阻温度系数为-5.0×10^-4℃^-1．将横截面积相同的碳棒与铜棒串接成长1.0m的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）．

下列说法中正确是（）
A．沿电场线的指向，电场强度一定越来越小
B．沿电场线的指向，电势一定越来越低
C．沿电场线方向移动电荷，电势能逐渐减小
D．只在电场力作用下，电荷一定从电势高处向电势低处移动

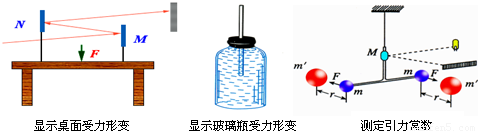

以下是力学中的三个实验装置，由图可知这三个实验中共同的物理思想方法是（）

A．极限的思想方法
B．放大的思想方法
C．控制变量的方法
D．猜想的思想方法

将一个平行板电容器接上电源后再切断电源．然后使两极板间的距离增大一些，则关于电容器两极的电压U和两极间的场强E的变化，下列说法正确的是（）
A．U增大，E增大
B．U增大，E不变
C．U不变，E减小
D．U减小，E减小

质量为m、带电量为+q的物体处于竖直向上的匀强电场中，现将物体从距地面h高处以一定的初速度竖直下抛，物体以g/4的加速度匀加速下落，已知匀强电场的场强E=mg/4q．则物体从抛出到落到地面的过程中（）
A．物体与周围空气组成的系统内能增加了

B．物体的机械能少

C．物体的重力势能减少mgh/4，电势能减少

D．物体的动能增加了
