莉莉同学为了测一节干电池的电动势E和内电阻r．

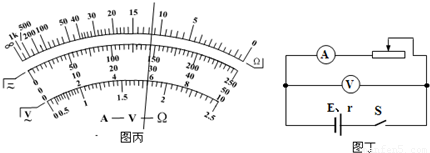

①她先用多用电表估测电动势E．将选择开关旋至直流2.5V档，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图丙所示，则此时多用表的读数为______V．

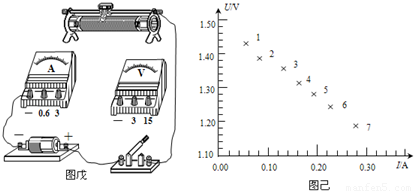

②莉莉再用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图丁所示．请你用实线代替导线在图戊中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大．
③由实验测得的7组数据已在图己的U-I图上标出，请你完成图线．由图象可得E=______V（保留三位有效数字），r=______Ω（保留两位有效数字）．若取图己中的第2、3两组数据来计算E和r，则比用上述图象法测得电动势______，内电阻______（填“偏大”或“偏小”）．

如图所示，质量为M的小沙箱，被长为L的细绳静悬于距离地面高L的空中．一质量为m的子弹水平射向沙箱：子弹与沙箱相互作用的时间极短；子弹从沙箱穿出时速度方向未改变，落地点距悬点O的水平位移为

；沙箱摆动的最大角度为60°，沙箱尺寸远小于L．不计空气阻力，已知M=8m，试求
（1）子弹射出沙箱的瞬间，沙箱的速率和细绳对沙箱拉力的大小；
（2）射出沙箱后的瞬间与射入沙箱前的瞬间，子弹速率分别是多少．

水平桌面上固定两根相距L的足够长的平行光滑金属导轨，导轨左端如图连接一盏阻值为R的小灯泡．垂直导轨放置一根内阻为r的金属棒，金属棒的质量为m，导轨电阻不计．金属棒用绝缘细线通过光滑定滑轮与悬挂于桌外质量为M的重物相连，金属棒可在重物作用下沿导轨平移．整个装置放在一有界匀强磁场中，图中虚线左侧无磁场，右侧磁场方向竖直向上，磁感应强度为B．现将金属棒从静止释放，当金属棒速度达到v时，刚好进入磁场，此时小灯泡正常发光．此后金属棒做减速运动，最终匀速．求：
（1）金属棒从静止释放到刚进入磁场所运动的时间t．
（2）金属棒刚进入磁场时小灯泡的功率；
（3）金属棒最终做匀速直线运动的速率．

下列说法不正确的是（）
A．富兰克林是第一个统一天电和地电的科学家，且发明了避雷针
B．卡文迪许利用扭秤实验测定了静电力常量k=9.0×10⁹N?m²/C²
C．1820年，奥斯特发现电流的磁效应，证实了电与磁是有联系的
D．法拉第提出用电场线来表示电场，使抽象的电场形象化

下列说法正确的是（）
A．由公式

可知：电场强度E与电场力F成正比，与试探电荷q成反比
B．由公式

可知：在无限接近带电体处，其电场强度趋于无穷大
C．由公式

可知：当电压越大时，则电场强度越大
D．公式

都可以计算电场强度的大小，但适用范围不同

如图，无穷大匀强磁场垂直线圈所在平面，则下列情况能使线圈里有感应电流的是（）

A．线圈垂直纸面向外运动
B．线圈垂直磁场上下运动
C．线圈垂直磁场左右运动
D．线圈绕某一条边匀速转动

如图所示，在水平面上固定两个矩形线圈A、B，在线圈B中通入电流I_B，则下列说法正确的是（）

A．若I_B顺时针，且不断增大时，线圈A有逆时针电流产生
B．若I_B顺时针，且不断减小时，线圈A有逆时针电流产生
C．若I_B逆时针，且不断增大时，线圈A有顺时针电流产生
D．若I_B逆时针，且不断减小时，线圈A有逆时针电流产生

如图所示，开始时L₁和L₂均能发光，当滑动变阻器的滑片P向上移动时，则（）

A．L₁、L₂都变亮
B．L₁、L₂都变暗
C．L₁变亮，L₂变暗
D．L₁变暗，L₂变亮

如图所示，匀强磁场和竖直导轨所在面垂直，金属棒ab可在导轨上无摩擦滑动，在金属棒、导轨和电阻组成的闭合回路中，除电阻R外，其余电阻均不计，在ab下滑过程中（）

A．由于ab下落时只有重力做功，所以机械能守恒
B．ab达到稳定速度前，其减少的重力势能全部转化为电阻R的内能
C．ab达到稳定速度后，其减少的重力势能全部转化为电阻R的内能
D．ab达到稳定速度后，安培力不再对ab做功

A、B是一条直电场线上两点，相距为d，如图所示，设A点的场强为E_A，则（）

A．A点的场强一定小于B点场强
B．A点的电势一定高于B点电势
C．正电荷从A运动到B的过程中，电场力做正功
D．A、B两点间的电势差一定等于E_Ad
