A、B是一条电场线上的两个点，若在A点释放一初速为零的电子，电子仅受电场力作用，并沿此电场线从A运动到B，其电势能随位移变化的规律如图所示，设A、B两点的电场强度分别为EA和EB，电势分别为?A和?B，则（ ）
“用DIS研究加速度与力的关系”实验中，应选用摩擦力______的轨道，选用的钩码的质量应______些（填“大”或“小”）．若某同学根据实验数据作出的加速度a与作用力F图线如图所示，试分析图线不过原点的主要原因是______．
2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．

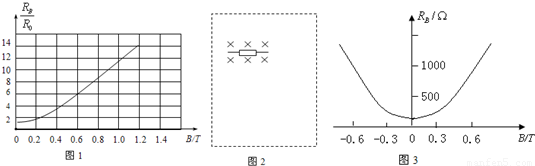

若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中RB、R分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB．请按要求完成下列实验．
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路图，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R=150Ω
B．滑动变阻器R，全电阻约20Ω
C．电流表A，量程2.5mA，内阻约30Ω
D．电压表V，量程3V，内阻约3KΩ
E．直流电源E，电动势3V，内阻不计
F．开关S，导线若干
（2）正确连线后，将磁敏电阻置于待测磁场中，测量数据如下表：
根据上表可求出磁敏电阻的测量值RB=______，结合图1可知待测磁场的磁感应强度B=______T．
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？
0 61973 61981 61987 61991 61997 61999 62003 62009 62011 62017 62023 62027 62029 62033 62039 62041 62047 62051 62053 62057 62059 62063 62065 62067 62068 62069 62071 62072 62073 62075 62077 62081 62083 62087 62089 62093 62099 62101 62107 62111 62113 62117 62123 62129 62131 62137 62141 62143 62149 62153 62159 62167 176998
若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中RB、R分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB．请按要求完成下列实验．
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路图，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R=150Ω
B．滑动变阻器R，全电阻约20Ω
C．电流表A，量程2.5mA，内阻约30Ω
D．电压表V，量程3V，内阻约3KΩ
E．直流电源E，电动势3V，内阻不计
F．开关S，导线若干
（2）正确连线后，将磁敏电阻置于待测磁场中，测量数据如下表：
| 1 | 2 | 3 | 4 | 5 | 6 | |
| U （V） | 0.00 | 0.45 | 0.92 | 1.50 | 1.79 | 2.71 |
| A （mA） | 0.00 | 0.30 | 0.60 | 1.00 | 1.20 | 1.80 |
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？
，A球从平衡位置经过
再次回到平衡位置时与B球相碰则tA=
=π
（1）
gtB2 （2）；
