热敏电阻是传感电路中常用的电子元件，其阻值随温度升高而减小，现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，备用的实验器材和器具有：
待测热敏电阻R₁（常温下的阻值约40-50Ω）和温度计插入带塞的保温杯中（杯内有一定的冷水）；盛有热水的暖水瓶（图中未画出）；电原E（3V、内阻可忽略）；直流电流表A（内阻约1Ω）；直流电表V（内阻约5kΩ）；滑动变阻器R（0-10Ω）；开关S、导线若干．
（1）如图1的a，b，c三条图线中，能反映出热敏电阻伏安特性曲线的是______．
（2）在方框中画出实验电路图，要求得到的特性曲线尽可能完整，测量误差尽可能小．
（3）根据电路图，在实物图3中连线．

与打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图所示，a、b分别是光电门的激光发射和接收装置，当有物体从a、b间通过时，光电计时器就可以显示物体的挡光时间．
现利用图所示装置验证机械能守恒定律．图中AB是固定的光滑斜面，斜面的倾角为30，1和2是固定在斜面上适当位置的两个光电门，与它们连接的光电计时器都没有画出．让滑块从斜面的顶端滑下，光电门1、2各自连接的光电计时器显示的挡光时间分别为5.00×10^-2s、2.00×10^-2s．已知滑块质量为2.00kg，滑块沿斜面方向的宽度为5.00cm，光电门1和2之间的距离为0.540m，g=9.80m/s²，取滑块经过光电门时的速度为其平均速度．
①．滑块通过光电门1时的速度v₁=______m/s，通过光电门2时的速度
v₂=______m/s：（取三位有效数字）
②．滑块通过光电门1、2之间的动能增加量为______J，重力势能的减少量为______J．（取三位有效数字）

如图所示，两块平行金属板M、N竖直放置，板长为L，两板间距为d，且L=d=0.4m，两板间的电势差U=1.0×10³V，竖直边界PF、QK之间存在着正交的匀强电场和匀强磁场，其中电场强度E=2.5×10³N/C，方向竖直向上；磁感应强度B=1.0×10³T，方向垂直纸面向里；C点与N板下端点A在同一水平线上．光滑绝缘斜面CD足够长，倾角为45°，斜面底端与C点重合，现将一电荷量q=+4.0×10^-5C的带电小球自M板上边缘由静止释放，沿直线运动到A点后进入叠加场区域，恰好从C点滑上斜面CD．若重力加速度g=10m/s²，求：
（1）带电小球的质量．
（2）A点到C点的距离．
（3）带电小球沿斜面CD上滑的最大高度．

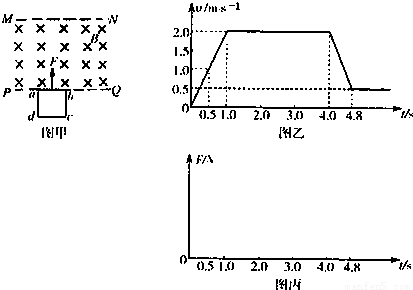

如图甲所示，水平边界线MN、PQ之间有一匀强磁场，磁场方向垂直纸面向里．abcd为一正方形单匝导线框，ab边紧靠下边界PQ，线框的质量m=0.2kg，边长L=1.0m，总阻R=2.0Ω．图乙是线框在竖直向上的拉力F作用下由静止开始向上运动的v-t图象．已知线框在运动过程中始终在竖直平面内，且不发生转动，t₁=0.5s，拉力大小F₁=10.4N；线框穿过磁场所用的时间t=4.8s；g取10m/s²．
（1）求匀强磁场的磁感应强度大小．
（2）在图丙中画出与v-t图相对应的F-t图象（不要求写出解答过程）．

内壁光滑的导热气缸竖直浸放在盛有冰水混合物的水槽中，用不计质量的活塞封闭压强为1.0×10⁵Pa、体积为2.0×10^-3m³的理想气体．现在活塞上方缓缓倒上沙子，使封闭气体的体积变为原来的一半，然后将气缸移出水槽，缓慢加热，使气体温度变为127℃．求气缸内气体的最终体积．

如图所示，是一种折射率n=1.5的棱镜，用于某种光学仪器中，现有一束光线沿MN方向射到棱镜的AB面上，入射角的大小满足sinθ₁=0.75，求：
（1）光在棱镜中传播的速率；
（2）画出此束光线射出棱镜后的方向，要求写出简要的分析过程．（不考虑返回到AB和BC面上的光线）

一位同学在气垫导轨探究动量守恒定律时，测得滑块A以0.095m/s的速度水平向右撞上同向滑行的滑块B，碰撞前B的速度大小为0.045m/s，碰撞后A、B分别以0.45m/s、0.07m/s的速度继续向前运动．求：A、B两滑块的质量之比．

下面说法正确的是（）
A．力是改变物体惯性的原因
B．静止的火车启动时速度变化是缓慢的，这是因为物体静止时惯性大
C．乒乓球能快速抽杀，是因为乒乓球的惯性小
D．宇宙飞船内的物体不存在惯性

下列关于加速度的说法，其中正确的是（）
A．速度变化越大，加速度一定越大
B．速度变化所用时间越短，加速度一定越大
C．速度变化越快，加速度一定越大
D．速度为零，加速度一定为零

用手托着一块砖，开始静止不动，当手突然向上加速运动时，砖对手的压力（）
A．一定小于手对砖的支持力
B．一定等于手对砖的支持力
C．一定大于手对砖的支持力
D．一定大于砖的重力
