2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．

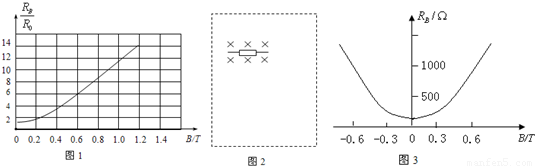

若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中RB、R分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB．请按要求完成下列实验．
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路图，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R=150Ω
B．滑动变阻器R，全电阻约20Ω
C．电流表A，量程2.5mA，内阻约30Ω
D．电压表V，量程3V，内阻约3KΩ
E．直流电源E，电动势3V，内阻不计
F．开关S，导线若干
（2）正确连线后，将磁敏电阻置于待测磁场中，测量数据如下表：
根据上表可求出磁敏电阻的测量值RB=______，结合图1可知待测磁场的磁感应强度B=______T．
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？
若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中RB、R分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB．请按要求完成下列实验．
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路图，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R=150Ω
B．滑动变阻器R，全电阻约20Ω
C．电流表A，量程2.5mA，内阻约30Ω
D．电压表V，量程3V，内阻约3KΩ
E．直流电源E，电动势3V，内阻不计
F．开关S，导线若干
（2）正确连线后，将磁敏电阻置于待测磁场中，测量数据如下表：
| 1 | 2 | 3 | 4 | 5 | 6 | |
| U （V） | 0.00 | 0.45 | 0.92 | 1.50 | 1.79 | 2.71 |
| A （mA） | 0.00 | 0.30 | 0.60 | 1.00 | 1.20 | 1.80 |
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？
如图所示，某同学在地面上拉着一个质量为m=30kg的箱子匀速前进，已知箱与地面间的动摩擦因数为μ=0.5，拉力F1与地面水平夹角为θ=45°．g=10m/s2，求：
2008年9月25日21时10分，神舟七号飞船成功发射，共飞行2天20小时27分钟，绕地球飞行45圈后，于9月28日17时37分安全着陆．航天员翟志刚着“飞天”舱外航天服，在刘伯明的配合下，成功完成了空间出舱活动，进行了太空行走．出舱活动结束后，释放了伴飞卫星，并围绕轨道舱进行伴飞实验．神舟七号是由长征-2F运载火箭将其送入近地点为A，远地点为B的椭圆轨道上，实施变轨后，进入预定圆轨道，其简化的模拟轨道如图12所示．假设近地点A距地面高度为h，飞船在预定圆轨道上飞行n圈所用的时间为t，地球表面的重力加速度为g，地球半径R，试求：
如图所示，在研究摩擦力的实验中，用弹簧测力计水平拉一放在水平桌面上的小木块，小木块的运动状态及弹簧测力计的读数如下表所示（每次实验时，木块与桌面间的接触相同），则由下列分析可知（ ）
A．小木块受到的最大静摩擦力是0.7N
B．小木块受到的最大静摩擦力是0.6N
C．在这五次实验中，木块受到的摩擦力大小有三次是相同的
D．在这五次实验中，木块受到的摩擦力大小各不相同
0 61750 61758 61764 61768 61774 61776 61780 61786 61788 61794 61800 61804 61806 61810 61816 61818 61824 61828 61830 61834 61836 61840 61842 61844 61845 61846 61848 61849 61850 61852 61854 61858 61860 61864 61866 61870 61876 61878 61884 61888 61890 61894 61900 61906 61908 61914 61918 61920 61926 61930 61936 61944 176998
| 实验次数 | 小木块的运动状态 | 弹簧测力计读数/N |
| 1 | 静止 | 0.4 |
| 2 | 静止 | 0.6 |
| 3 | 直线加速 | 0.7 |
| 4 | 匀速直线 | 0.5 |
| 5 | 直线减速 | 0.3 |
A．小木块受到的最大静摩擦力是0.7N
B．小木块受到的最大静摩擦力是0.6N
C．在这五次实验中，木块受到的摩擦力大小有三次是相同的
D．在这五次实验中，木块受到的摩擦力大小各不相同
