某同学将一直流电源的总功率P₁、输出功率P₂和电源内部的发热功率P₃随电流I变化的图线画在了同一坐标上，如图中的a、b、c所示，根据图线可知（）

A．反映P₃变化的图线是b
B．电源电动势为8v
C．电源内阻为4Ω
D．当电流为0.5A时，外电路的电阻为6Ω

如图所示是一堵墙壁，正中间是木窗框，上部P是一个插座接在电源上，A、B是固定电线的钉子，正常情况电线应是与墙壁绝缘的，墙壁中不应有电流的．由于施工不当破坏了电线的绝缘层，A、B处发生漏电，整个墙壁有了电流，用电压表测得墙角下部相距1m的C、D两点间有20V电压．已知总漏电电流为0.5A，墙高为3m，窗宽为4m，则（）

A．墙壁上A、B两点间的总电阻为40Ω
B．墙壁上A、B两点间的总电阻为400Ω
C．墙壁漏电的功率为100w
D．墙壁漏电的功率为10w

两个等量异种点电荷位于x轴上，相对原点对称分布，正确描述电势φ随位置x变化规律的是图（）
A．

如图中虚线所示为静电场的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a、b点的动能分别为26eV和5eV．当这一点电荷运动到某一位置，其电势能变为-8eV时，它的动能应为（）

A．8eV
B．13eV
C．20eV
D．34eV

在x轴上方有垂直于纸面的匀强磁场．同一种带电粒子从O点射入磁场．当入射方向与x轴的夹角α=45°时．速度为v₁、v₂的两个粒子分别从a、b两点射出磁场，如图所示．当α为60°时，为了使粒子从ab 的中点c射出磁场，则速度应为（）

如图，A、B为水平放置的平行金属板，两板相距为d，分别与电源两极相连．两板的中央各有小孔M和N，今有一带电质点，自A板上方相距为d的P点由静止开始自由下落（P、M、N在同一竖直线上），空气阻力不计，到达N孔时速度恰好为零，然后沿原路径返回．若保持两极板间电压不变，则（）

A．若把A板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落
B．若把B板向上平移一小段距离，质点自P点自由下落后将穿过N孔继续下落
C．若把B板向下平移一小段距离，质点自P点自由下落后将穿过N孔继续下落
D．以上说法都不正确

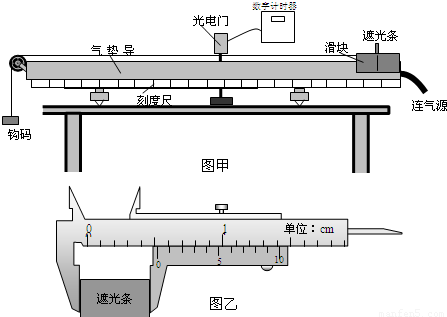

某实验小组利用如图甲所示的实验装置来验证钩码和滑块所组成的系统机械能守恒．
（1）实验前需要调整气垫导轨底座使之水平，利用现有器材如何判断导轨是否水平？    ．
（2）如图乙所示，用游标卡尺测得遮光条的宽度d=    cm；实验时将滑块从图示位置由静止释放，由数字计时器读出遮光条通过光电门的时间△t=1.2×10^-2s，则滑块经过光电门时的瞬时速度为    m/s．在本次实验中还需要测量的物理量有：钩码的质量m、    和    （文字说明并用相应的字母表示）．
（3）本实验通过比较    和    在实验误差允许的范围内相等（用测量的物理量符号表示），从而验证了系统的机械能守恒．

某同学为了测电流表A₁的内阻精确值，有如下器材：
电流表A₁（量程300mA，内阻约为5Ω）
电流表A₂（量程600mA，内阻约为1Ω）
电压表V（量程15V，内阻约为3KΩ）
定值电阻R（5Ω）
滑动变阻器R₁（0～10Ω，额定电流为1A）
电源E（电动势3V，内阻较小）
导线，开关若干．
（1）要求电流表A₁的示数从零开始变化，且多测几组数据，且电表偏转必须达到

以上，以保证有尽可能高的精确度，题目中已对实物图连接了几根线，请根据所选器材将该实物图连线补齐．
（2）为了实验安全，开关闭合前，滑片P应放在______（填最左、最右）．
（3）若选测量数据中的一组来计算电流表A₁的内阻r₁，则所用电流表A₁的内阻r₁表达式为______，式中各符号的意义是______．

如图所示，两平行光滑导轨相距为0.2m处于一匀强磁场中，金属棒MN的质量为m=10^-2kg，电阻R=8Ω，水平放置在导轨上并与导轨接触良好，匀强磁场的磁感应强度B=0.8T，方向竖直向下，电源电动势E=10V，内阻r=1Ω，当开关S闭合时，MN处于静止状态（设θ=45°，g=10m/s²）
（1）金属棒MN受到的安培力多大？
（2）变阻器R₁此时电阻为多少？

如图所示，四个电阻阻值均为R，电键S闭合时，有一质量为m，带电量为q的小球静止于水平放置的平行板电容器的中点．现打开电键S，这个带电小球便向平行板电容器的一个极板运动，并和此板碰撞，碰撞过程中小球没有机械能损失，只是碰后小球所带电量发生变化，碰后小球带有和该板同种性质的电荷，并恰能运动到另一极板，设两极板间距离为d，不计电源内阻，求：
（1）电源电动势E多大？
（2）小球与极板碰撞后所带的电量为多少？
