如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1＞I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直．磁感应强度可能为零的点是（ ）
在如图所示的U-I图象中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图象可知（ ）
“伽利略”全球定位系统由我国和欧盟合作完成，其空间部分由平均分布在三个轨道上的30颗卫星组成，每个轨道上等间距部署10颗卫星，从而实现高精度的导航定位．假设“伽利略”全球定位系统中每颗卫星均绕地心做匀速圆周运动，轨道半径为r，某个轨道上10颗卫星某时刻所在位置如图所示，其中卫星1和卫星3分别位于轨道上的A、B两位置．若卫星均顺时针运行，地球表面处的重力加速度为g，地球半径为R，不计卫星间的相互作用力，则以下判断正确的是（ ）

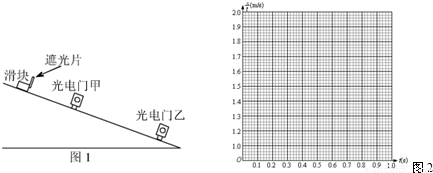

利用图所示的装置可测量滑块在斜面上运动的加速度．一斜面上安装有两个光电门，其中光电门乙固定在斜面上靠近底端处，光电门甲的位置可移动，当一带有遮光片的滑块自斜面上滑下时，与两个光电门都相连的计时器可以显示出遮光片从光电门甲至乙所用的时间t．改变光电门甲的位置进行多次测量，每次都使滑块从同一点由静止开始下滑，并用米尺测量甲、乙之间的距离s，记下相应的t值；所得数据如下表所示．
完成下列填空和作图：
（1）若滑块所受摩擦力为一常量，滑块加速度的大小a、滑块经过光电门乙时的瞬时速度v1、测量值s和t四个物理量之间所满足的关系式是______；
（2）根据表中给出的数据，在答题纸的图上给出的坐标纸上画出s/t-t图线；
（3）由所画出的s/t-t图线，得出滑块加速度的大小为a=______m/s2（保留2位有效数字）．
0 61511 61519 61525 61529 61535 61537 61541 61547 61549 61555 61561 61565 61567 61571 61577 61579 61585 61589 61591 61595 61597 61601 61603 61605 61606 61607 61609 61610 61611 61613 61615 61619 61621 61625 61627 61631 61637 61639 61645 61649 61651 61655 61661 61667 61669 61675 61679 61681 61687 61691 61697 61705 176998
| s（m） | 0.500 | 0.600 | 0.700 | 0.800 | 0.900 | 0.950 |
| t（ms） | 292.9 | 371.5 | 452.3 | 552.8 | 673.8 | 776.4 |
| s/t（m/s） | 1.71 | 1.62 | 1.55 | 1.45 | 1.34 | 1.22 |
完成下列填空和作图：
（1）若滑块所受摩擦力为一常量，滑块加速度的大小a、滑块经过光电门乙时的瞬时速度v1、测量值s和t四个物理量之间所满足的关系式是______；
（2）根据表中给出的数据，在答题纸的图上给出的坐标纸上画出s/t-t图线；
（3）由所画出的s/t-t图线，得出滑块加速度的大小为a=______m/s2（保留2位有效数字）．
