平行板电容器C与三个可变电阻器R₁、R2、R₃以及电源连成如图所示的电路．闭合开关S，待电路稳定后，电容器C两极板带有一定的电荷．要使电容器所带电荷量增加，以下方法中可行的是（）
A．只增大R₁，其他不变
B．只增大R₂，其他不变
C．只减小R₃，其他不变
D．只减小a、b两极板间的距离，其他不变

一个微型吸尘器的直流电动机的额定电压为U，额定电流为I，线圈电阻为R，将它接在电动势为E，内阻为r的直流电源的两极间，电动机恰好能正常工作，则（）
A．电动机消耗的总功率为UI
B．电动机消耗的热功率为

C．电源的输出功率为EI
D．电源的效率为1-

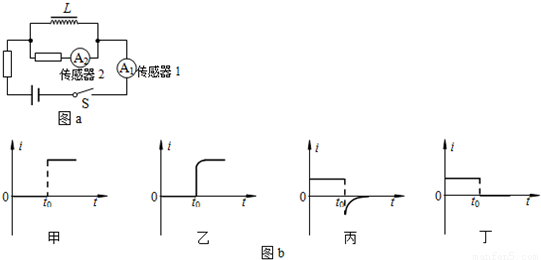

图a是用电流传感器（相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，图中两个电阻的阻值均为R，L是一个自感系数足够大的自感线圈，其直流电阻值也为R．图b是某同学画出的在t时刻开关S切换前后，通过传感器的电流随时间变化的图象．关于这些图象，下列说法中正确的是（）

A．图b中甲是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
B．图b中乙是开关S由断开变为闭合，通过传感器1的电流随时间变化的情况
C．图b中丙是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况
D．图b中丁是开关S由闭合变为断开，通过传感器2的电流随时间变化的情况

图中A是一底边宽为L的闭合线框，其也阻为 R现使线框以恒定的速度v沿X轴向右运动，并穿过图中所示的宽度为d的匀强磁场区域，已知L＜d且在运动过程中线框平面始终与磁场方向垂直．若以X轴正方向作为力的正方向，线框从图甲所示位置开始运动的时刻作为时间的零点，则在所示的图象中，可能正确反映上述过程中磁场对线框的作用力F随时间t变化情况的是
（）
A．

有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图．在图示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线的中垂线上，且与O点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I，则关于线段M N上各点的磁感应强度的说法中正确的是（）

A．M点和N点的磁感应强度大小相等，方向相同
B．M点和N点的磁感应强度大小相等，方向相反
C．在线段M N上各点的磁感应强度都不可能为零
D．在线段M N上只有一点的磁感应强度为零

假设空间某一静电场的电势φ随x变化情况如图所示，根据图中信息可以确定下列说法中正确的（）
A．空间各点场强的方向均与x轴垂直
B．电荷沿x轴从0移到x₁的过程中，一定不受电场力的作用
C．正电荷沿x轴从x₂移到x₃的过程中，电场力做正功，电势能减小
D．负电荷沿x轴从x₄移到x₅的过程中，电场力做负功，电势能增加

在真空中有水平放置的两个平行、正对金属平板，板长为l，两板间距离为d，在两极板间加一交变电压u=U_msinωt．现有质量为m，电荷量为e的电子以速度v（ v接近光速的1/20）从两极板左端中点沿水平方向连续不断地射入两平行板之间．若电子经过两极板间的时间相比交变电流的周期可忽略不计，不考虑电子间的相互作用和相对论效应，则（）
A．当U_m＜

时，所有电子都能从极板的右端射出
B．当U_m＞

时，将没有电子能从极板的右端射出
C．当

时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：2
D．当

时，有电子从极板右端射出的时间与无电子从极板右端射出的时间之比为1：

在做“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了小灯泡（3.8V，0.3A）、电流表（0～0.5A，内阻约为0.4Ω）、电压表（0～15V，内阻约为20kΩ）以及滑动变阻器（5Ω，2A）等实验器材．
（1）如果用多用电表欧姆档粗略测量该小灯泡的电阻，应选用的档位是______．（选填选项前面的字母）
A．×1000 B．×100 C．×10 D．×1
（2）如果既要满足小灯泡两端电压从零开始连续变化，又要测量误差较小，应从图1所示的电路中选择______电路做实验电路．（选填对应电路图下面的字母）

（3）利用实验数据画出了如图2所示的小灯泡的伏安特性曲线．根据此图给出的信息可知，随着小灯泡两端电压的升高，小灯泡的电阻______．（选填“变大”、“变小”或“不变”）

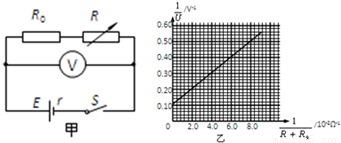

用图甲所示的电路测定某电源的电动势和内阻，R为电阻箱，阻值范围0～9999Ω，R是保护电阻，电压表内阻对电路的影响可忽略不计．该同学连接好电路后，闭合开关S，改变电阻箱接入电路的电阻值，读取电压表的示数．根据读取的多组数据，他画出了图乙所示的图象．

（1）在图乙所示图象中，当

=0.10V^-1时，外电路处于______状态．（选填“通路”、“断路”或“短路”）．
（2）根据该图象可求得该电池的电动势E=______V，内阻r=______Ω．

如图所示为一质谱仪的构造原理示意图，整个装置处于真空环境中，离子源N可释放出质量相等、电荷量均为q（q＞0）的离子．离子的初速度很小，可忽略不计．离子经S₁、S₂间电压为U的电场加速后，从狭缝S₃进入磁感应强度大小为B、方向垂直于纸面向外的匀强磁场中，沿着半圆运动到照相底片上的P点处，测得P到S₃的距离为x．求：
（1）离子经电压为U的电场加速后的动能；
（2）离子在磁场中运动时的动量大小；
（3）离子的质量．
