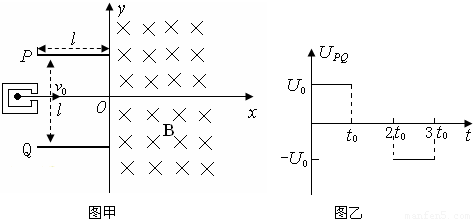

如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．
已知t=0时刻进入两板间的带电粒子恰好在t时，刻经极板边缘射入磁场．上述m、q、l、l、B为已知量．（不考虑粒子间相互影响及返回板间的情况）

（1）求电压U的大小．
（2）求

时进入两板间的带电粒子在磁场中做圆周运动的半径．
（3）何时刻进入两极板的带电粒子在磁场中的运动时间最短？求此最短时间．

一小石块从空中a点自由落下，先后经过b点和c点，不计空气阻力．经过b点时速度为v，经过c点时速度为3v，则ab段与ac段位移之比为（）
A．1：3
B．1：5
C．1：8
D．1：9

如图所示，质量为m的光滑楔形物块，在水平推力F作用下，静止在倾角为θ的固定斜面上．则楔形物块受到的斜面支持力大小为（）

A．Fsinθ
B．mgcosθ
C．

木箱以大小为2m/s²的加速度水平向右做匀减速运动．在箱内有一轻弹簧，其一端被固定在箱子的右侧壁，另一端拴接一个质量为1kg的小车，木箱与小车相对静止，如图所示．不计小车与木箱之间的摩擦．下列判断正确的是（）

A．弹簧被压缩，弹簧的弹力大小为10N
B．弹簧被压缩，弹簧的弹力大小为2N
C．弹簧被拉伸，弹簧的弹力大小为10N
D．弹簧被拉伸，弹簧的弹力大小为2N

美国的NBA篮球赛非常精彩，因此吸引了众多观众．在NBA篮球赛中经常能看到这样的场面：在终场前0.1s的时候，运动员把球投出且准确命中，获得比赛的最后胜利．已知球的质量为m，运动员将篮球投出时球离地的高度为h₁，动能为E_K，篮筐距地面的高度为h₂，不计空气阻力，则篮球进筐时的动能为（）
A．E_k+mgh_l一mgh₂
B．E_k-mgh₁+mgh₂
C．-E_k+mgh₁+mgh₂
D．-E_k-mgh_l+mgh₂

如图所示，实线为水平向右的匀强电场的电场线．一带电粒子仅在电场力作用下的运动轨迹如图中虚线所示，a、b为轨迹上的两个点．下列判断正确的是（）

A．粒子带正电
B．a点电势低于b点电势
C．粒子在a点的电势能小于在b点的电势能
D．从a点到b点，电场力先做正功后做负功

传感是把非电学量（如温度、压力等）转换成电学量的一种元件，它在自动控制中有着广泛的应用．如图是一种监测液面变化的电容式传感器．金属芯线与导电液体构成一个电容器．下列判断正确的是（）

A．若液面下降，则电容减小
B．若液面升高，则电容减小
C．若液面下降，则电容增大
D．无论液面升高还是下降，电容都不变化

某交流发电机产生的感应电动势与时间的关系如图所示如果其他条件不变，仅使线圈的转速变为原来的一半，则交流电动势的最大值和周期分别变为（）

A．200V，0.08s
B．25V，0.04s
C．50V，0.08s
D．50V，0.04s

如图所示，一根截面为矩形的金属导体（自由电子导电），放在磁感应强度为B的匀强磁场中，磁场方向垂直导体的前后两面．M、N为导体上、下两个表面正对的两个点．当导体中通以如图所示的电流I时，关于M、N两点的电势，下列说法正确的是（）

A．M点的电势等于N点的电势
B．M点的电势高于N点的电势
C．M点的电势低于N点的电势
D．无法确定M、N两点电势的高低

如图所示，把电阻R、电感线圈L、电容器C分别串联一个灯泡后并联在电路中．接入交流电源后，三盏灯亮度相同．若保持交流电源的电压不变，使交变电流的频率减小，则下列判断正确的是（）

A．灯泡L₁将变亮
B．灯泡L₂将变暗
C．灯泡L₃将变暗
D．灯泡亮度都不变
